A válvula de compuerta de acero forjadoes una válvula de aislamiento industrial diseñada para iniciar o detener el flujo de fluido moviendo una compuerta verticalmente dentro o fuera del paso de flujo. Sus componentes forjados que contienen presión, sus opciones de construcción compacta y su disponibilidad en diferentes materiales y clases de presión lo convierten en una opción práctica para sistemas de tuberías exigentes, incluidas instalaciones de petróleo y gas, plantas de energía, unidades de procesamiento químico y aplicaciones de vapor.
Sin embargo, elegir la válvula adecuada implica algo más que seleccionar un tamaño nominal de tubería. Los compradores deben evaluar la presión de operación, la temperatura, la compatibilidad de fluidos, las conexiones finales, los estándares aplicables y los requisitos de mantenimiento. Esta guía explica cómo funcionan las válvulas de compuerta de acero forjado, dónde se utilizan y cómo especificar un producto adecuado para un servicio confiable a largo plazo.
Tabla de contenido
- ¿Qué es una válvula de compuerta de acero forjado?
- ¿Cómo funciona una válvula de compuerta de acero forjado?
- ¿Cuáles son sus principales ventajas?
- ¿Dónde se utilizan las válvulas de compuerta de acero forjado?
- ¿Qué materiales están disponibles?
- ¿Qué tipos y conexiones finales están disponibles?
- ¿Cómo se compara con una válvula de compuerta de acero fundido?
- ¿Cómo pueden los compradores seleccionar la válvula adecuada?
- ¿Cómo se debe instalar y mantener?
- ¿Qué errores de compra comunes se deben evitar?
- Preguntas frecuentes
1. ¿Qué es una válvula de compuerta de acero forjado?

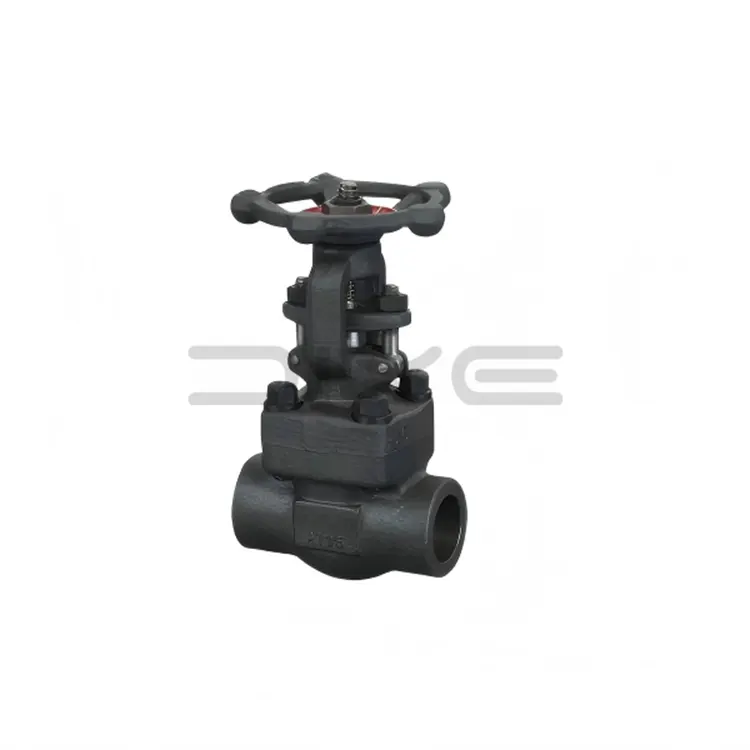

Una válvula de compuerta de acero forjado es una válvula mecánica cuyo cuerpo y, según el diseño, otros componentes que contienen presión están fabricados de acero forjado. Durante la forja, el metal calentado se moldea bajo fuerza de compresión. Este proceso puede producir una estructura de material relativamente uniforme y reducir los tipos de discontinuidades internas asociadas con algunos procesos de fundición, aunque la calidad final aún depende de las especificaciones del material, la práctica de forjado, el tratamiento térmico, el mecanizado y la inspección.
La válvula controla el flujo a través de una compuerta móvil, comúnmente llamada cuña. Cuando la válvula está completamente abierta, la compuerta se aleja del paso de flujo principal. Cuando está completamente cerrado, se acopla a las superficies de los asientos para interrumpir el flujo.
Las válvulas de compuerta de acero forjado se seleccionan comúnmente para tuberías industriales de pequeño diámetro y tareas de mayor presión. Las válvulas compactas de acero forjado se especifican con frecuencia según API 602, sujetas al alcance de la norma y al diseño del producto seleccionado.
2. ¿Cómo funciona una válvula de compuerta de acero forjado?
Una válvula de compuerta de acero forjado utiliza un movimiento de compuerta lineal para proporcionar control de flujo de encendido y apagado. La mayoría de los diseños manuales funcionan a través de un volante conectado a un vástago roscado. Dependiendo de la construcción, el vástago se eleva visiblemente durante el funcionamiento o permanece en una posición vertical fija mientras gira para mover la puerta.
Apertura de la válvula
Al girar el volante en la dirección de apertura, la puerta se aleja de la zona de asientos. Una vez que la compuerta despeja el paso del flujo, el fluido puede viajar a través de la válvula con relativamente poca obstrucción en comparación con muchos diseños de válvulas estranguladoras.
Cerrando la válvula
Al girar el volante en la dirección opuesta, la puerta se mueve hacia los asientos. Las superficies de asiento correctamente emparejadas establecen la función de cierre prevista cuando la válvula alcanza su posición cerrada especificada.
Por qué es importante la posición operativa
Las válvulas de compuerta están diseñadas principalmente para servicio completamente abierto o completamente cerrado. Mantener una válvula de compuerta convencional parcialmente abierta durante períodos prolongados puede exponer la compuerta y las superficies de asiento a flujo de alta velocidad, vibración, erosión y desgaste desigual. Cuando se requiere una regulación continua del flujo, suele ser más adecuada una válvula de globo o una válvula de control seleccionada adecuadamente.
El par de operación real, la capacidad de flujo y el rendimiento de cierre de la válvula dependen de su diseño, dimensiones, diferencial de presión, características del fluido y condición. Los compradores deben utilizar la documentación del fabricante en lugar de asumir que todas las válvulas de compuerta de acero forjado funcionan de manera idéntica.
3. ¿Cuáles son las principales ventajas de las válvulas de compuerta de acero forjado?
3.1 Fuerza para un servicio exigente
Los componentes forjados correctamente fabricados pueden ofrecer propiedades mecánicas y consistencia del material favorables. Esto hace que la construcción de acero forjado sea atractiva para aplicaciones que implican presiones elevadas, variaciones de temperatura y condiciones operativas exigentes cuando el material seleccionado y el diseño de la válvula son adecuados.
3.2 Opciones de instalación compacta
Muchas válvulas de compuerta de acero forjado están disponibles en configuraciones compactas para líneas de proceso de pequeño diámetro, tuberías auxiliares, conexiones de instrumentos, drenajes y respiraderos. Sus dimensiones pueden resultar útiles cuando el espacio de instalación es limitado.
3.3 Múltiples opciones de materiales
Dependiendo de la gama de productos, los compradores pueden seleccionar acero al carbono, acero al carbono de baja temperatura, acero aleado o acero inoxidable. Hacer coincidir el material con el fluido del proceso y la temperatura ayuda a gestionar los riesgos de corrosión, las demandas mecánicas y la vida útil.
3.4 Función de aislamiento sencilla
El mecanismo de compuerta está diseñado para operación de encendido y apagado en lugar de ajuste de flujo continuo. En aplicaciones adecuadas, esto proporciona un propósito operativo claro y puede simplificar el diseño del sistema.
3.5 Configuraciones de conexión flexibles
Es posible que haya disponibles conexiones roscadas, soldadas a encaje, soldadas a tope y bridadas según el tamaño de la válvula, la clase de presión, el fabricante y el estándar de diseño. Esta flexibilidad permite a los ingenieros coordinar la válvula con las disposiciones de tuberías existentes.
- Resistencia y consistencia estructural potencialmente favorables gracias a una construcción forjada adecuada.
- Diseños compactos para aplicaciones seleccionadas de pequeño diámetro.
- Opciones de materiales para diferentes requisitos de presión, temperatura y corrosión.
- Aislamiento práctico de fluidos de proceso en sistemas compatibles.
- Opciones de conexión que admiten diferentes requisitos de instalación.
4. ¿Dónde se utilizan las válvulas de compuerta de acero forjado?
La idoneidad de una válvula de compuerta de acero forjado depende de las condiciones de funcionamiento y de las especificaciones de diseño aprobadas. Las áreas de aplicación comunes incluyen las siguientes.
Procesamiento de petróleo y gas
Se pueden instalar válvulas de acero forjado en tuberías de proceso, líneas auxiliares, puntos de muestreo, drenajes y otras ubicaciones de aislamiento. La compatibilidad del material, las clasificaciones de presión y temperatura y cualquier requisito de servicio amargo deben establecerse antes de la selección.
Sistemas de generación de energía y vapor.
Las plantas de energía utilizan válvulas de aislamiento en servicios auxiliares relacionados con el vapor, sistemas de agua de alimentación y otras líneas de proceso. El servicio a alta temperatura requiere una evaluación cuidadosa de la resistencia del material, las clasificaciones de presión y temperatura, los materiales de sellado y los ciclos térmicos.
Instalaciones químicas y petroquímicas
El procesamiento químico puede involucrar fluidos agresivos, temperaturas elevadas o medios peligrosos. Puede que sean necesarias opciones de acero inoxidable o aleaciones adecuadas, pero ningún material debe considerarse universalmente resistente a la corrosión. La compatibilidad debe confirmarse para la concentración química, la temperatura y el entorno operativo reales.
Servicios industriales
Los servicios públicos comprimidos, los sistemas de agua, los equipos térmicos y las tuberías industriales en general pueden utilizar válvulas de compuerta de acero forjado cuando la clase de presión, el material y las conexiones de la válvula cumplan con los requisitos del proyecto.
5. ¿Qué materiales están disponibles para las válvulas de compuerta de acero forjado?
La selección de materiales afecta la contención de presión, la capacidad de temperatura, la resistencia a la corrosión y los requisitos generales de mantenimiento. Las familias de materiales comunes incluyen los siguientes ejemplos.
| Material | Características típicas | Consideraciones de selección |
|---|---|---|
| Acero al carbono ASTM A105 | Acero al carbono forjado común para servicio industrial general. | Verifique el rango de temperatura aplicable, la clasificación de presión y la compatibilidad de fluidos. |
| ASTM A350 LF2 | Acero al carbono forjado especificado para aplicaciones adecuadas de baja temperatura. | Confirme los requisitos de la prueba de impacto y la temperatura mínima de diseño. |
| ASTM A182 F11/F22 | Grados de acero aleado utilizados en servicios seleccionados de temperatura elevada | Verifique el tratamiento térmico aplicable, el grado del material y los límites de presión-temperatura. |
| ASTM A182 F304/F316 | Opciones de acero inoxidable para ambientes corrosivos seleccionados | Evalúe la compatibilidad química, la exposición al cloruro y la resistencia a la corrosión requerida. |
Estos ejemplos no son intercambiables y la tabla no sustituye a una especificación de material aprobada. El grado exacto debe estar disponible en la gama de productos del fabricante y ser compatible con el estándar de diseño de válvula aplicable.
No pase por alto los componentes internos
El material del cuerpo por sí solo no determina el rendimiento completo de la válvula. Los compradores también deben revisar la compuerta o cuña, el vástago, las superficies del asiento, la empaquetadura, la junta del capó y otros componentes mojados o que contienen presión. Los materiales de ajuste y las disposiciones de sellado deben ser adecuados para el fluido y las condiciones operativas esperadas.
6. ¿Qué tipos y conexiones finales están disponibles?
6.1 Configuraciones del capó
Un diseño de capó atornillado utiliza sujetadores para conectar el capó al cuerpo de la válvula. Es posible que esté disponible un diseño de casquete soldado o sellado a presión para determinadas aplicaciones y gamas de productos. La configuración adecuada depende del estándar especificado, la clase de presión, la estrategia de mantenimiento y el diseño del fabricante.
6.2 Diseños de vástago ascendente y no ascendente
En una configuración de vástago ascendente, el vástago se mueve hacia arriba a medida que se abre la válvula, lo que ayuda a los operadores a identificar visualmente la posición de la compuerta. Una disposición de vástago no ascendente mantiene la altura externa del vástago relativamente constante, lo que puede resultar útil cuando el espacio vertical es limitado. Las configuraciones disponibles varían según el diseño.
6.3 Opciones de conexión final
| Conexión | Uso típico | Consideración clave |
|---|---|---|
| roscado | Sistemas de tuberías de pequeño diámetro compatibles | Confirme la forma y el tamaño de la rosca, el método de sellado y las limitaciones de presión aplicables. |
| soldadura por enchufe | Tuberías soldadas de pequeño diámetro seleccionadas | Verifique las dimensiones del casquillo, los procedimientos de soldadura y los requisitos de instalación. |
| Soldadura a tope | Sistemas de tuberías soldadas donde se especifique | Confirme la preparación de los extremos, la compatibilidad del espesor de la pared y los requisitos de soldadura. |
| Brida | Sistemas de tuberías que requieren conexiones desmontables | Haga coincidir las dimensiones de la brida, el revestimiento, la junta, los pernos y la presión nominal. |
No todas las conexiones están disponibles para todos los tamaños o clases de presión. La especificación de compra debe identificar explícitamente la conexión requerida en lugar de depender de una descripción genérica del producto.
7. ¿Cómo se compara una válvula de compuerta de acero forjado con una válvula de compuerta de acero fundido?
La principal diferencia es el proceso de fabricación utilizado para formar el cuerpo de la válvula y otros componentes relevantes. La forja da forma al metal sólido bajo fuerza de compresión, mientras que la fundición forma componentes vertiendo metal fundido en un molde. Cada método puede producir válvulas confiables cuando el diseño, los controles de fabricación, los materiales y los requisitos de inspección son apropiados.
| Factor de comparación | Válvula de compuerta de acero forjado | Válvula de compuerta de acero fundido |
|---|---|---|
| Proceso de fabricación | El metal se moldea mediante forjado. | El metal fundido se forma en un molde. |
| Posicionamiento común del producto | Aplicaciones compactas y de pequeño diámetro, incluidos muchos diseños de alta presión. | A menudo se utiliza para válvulas de mayor tamaño y una amplia gama de sistemas de tuberías industriales. |
| Estructura de materiales | Puede proporcionar un flujo de grano y una consistencia del material favorables. | La calidad depende del diseño de la fundición, el control del proceso y la inspección de defectos. |
| Flexibilidad de diseño | Depende de la capacidad de forjado, la geometría y los requisitos de mecanizado. | Puede adaptarse a formas complejas y configuraciones de cuerpos más grandes. |
| Prioridad de selección | Considere la calidad de la forja, el estándar de diseño, el tamaño y las condiciones de servicio. | Considere la calidad de la fundición, el estándar de diseño, el tamaño y las condiciones de servicio. |
Ninguna construcción es automáticamente la mejor opción para cada aplicación. Una válvula forjada puede ser preferible para una línea compacta de alta presión, mientras que una válvula fundida puede ser más práctica para un sistema de mayor diámetro. La decisión correcta debe basarse en los requisitos de ingeniería, los estándares aprobados, la certificación de materiales y el costo total del ciclo de vida, en lugar de basarse únicamente en la terminología de fabricación.
8. ¿Cómo pueden los compradores seleccionar la válvula de compuerta de acero forjado adecuada?
Para los equipos de adquisiciones, una especificación de válvula incompleta puede provocar retrasos en las cotizaciones, entregas incorrectas, dificultades de instalación o un rendimiento operativo inadecuado. Utilice la siguiente lista de verificación al preparar una consulta.
Al solicitar una cotización a Wenzhou Diye Valve And Fittings Co., Ltd., los compradores pueden utilizar esta lista de verificación para organizar los requisitos técnicos y reducir el riesgo de aclaraciones repetidas de las especificaciones.
La selección y aprobación final de la válvula debe ser realizada por personal calificado según el código de tubería aplicable, las especificaciones del proyecto y la documentación certificada del fabricante.
9. ¿Cómo se debe instalar y mantener una válvula de compuerta de acero forjado?
Antes de la instalación
- Verifique la placa de identificación, la identificación del material, la clase de presión, el tamaño, las conexiones finales y las especificaciones de compra.
- Inspeccione la válvula en busca de daños por transporte, contaminación, corrosión o superficies de sellado dañadas.
- Verifique que la válvula sea compatible con el medio de la línea y las condiciones reales de presión y temperatura.
- Mantenga limpio el paso interno y proteja los extremos expuestos hasta la instalación.
Durante la instalación
- Siga las instrucciones de instalación del fabricante y los procedimientos de tubería aplicables.
- Alinee la válvula con la tubería sin forzar el cuerpo ni usar la válvula para corregir la desalineación de la tubería.
- Utilice juntas, sujetadores, materiales de sellado de roscas y procedimientos de soldadura adecuados para la conexión seleccionada.
- Evite que el calor o los residuos de la soldadura dañen los componentes internos, los sellos o las superficies de asiento.
- Asegúrese de que el volante o el actuador se pueda operar de forma segura y que haya suficiente espacio libre para mantenimiento disponible.
Durante el mantenimiento de rutina
Establezca un programa de inspección basado en la gravedad del servicio, la frecuencia de operación, las recomendaciones del fabricante y los procedimientos de seguridad del sitio. Verifique si hay fugas externas alrededor del empaque del vástago y la junta del bonete, corrosión, resistencia operativa inusual y daños visibles. Investigue cualquier pérdida de rendimiento del cierre antes de que se convierta en un problema operativo mayor.
Antes de la inspección o mantenimiento, aísle el sistema, despresurícelo, drene o purgue la sección correspondiente según sea necesario y verifique las condiciones seguras. Nunca afloje las piezas que contienen presión mientras la válvula esté presurizada. Los fluidos peligrosos, las altas temperaturas y la presión atrapada requieren controles adecuados y personal calificado.
10. ¿Qué errores de compra comunes se deben evitar?
Elegir solo por clase de presión
Una clase de presión no representa una presión universal permitida para cada temperatura. Confirme la clasificación de presión y temperatura específica del material y los límites del conjunto completo de la válvula.
Ignorar el fluido y los materiales internos.
Un cuerpo forjado resistente no puede compensar un vástago, asiento, empaquetadura o junta incompatibles. Revise la lista completa de materiales para el servicio previsto.
Uso de una válvula de compuerta para regulación continua
Las válvulas de compuerta convencionales están diseñadas principalmente para aislamiento. Para modulación continua, considere una válvula de control u otro diseño diseñado específicamente para estrangulación.
Suponiendo que todos los fabricantes ofrecen la misma configuración
Los rangos de tamaño, clases de presión, disposiciones de bonete, combinaciones de accesorios y conexiones finales difieren según la línea de productos. Obtenga una hoja de datos escrita y confirme la configuración exacta antes de realizar el pedido.
Pasar por alto los documentos de inspección
Para aplicaciones críticas, una cotización baja sin la trazabilidad del material o la documentación de prueba requerida puede crear un riesgo adicional para el proyecto. Definir los requisitos de documentación antes de la compra.
Las buenas prácticas de adquisición comienzan con una especificación técnica completa y terminan con la verificación de que la válvula entregada coincide con la documentación aprobada.
11. Preguntas frecuentes
P1. ¿Cuál es el objetivo principal de una válvula de compuerta de acero forjado?
Su objetivo principal es aislar una tubería permitiendo o deteniendo el flujo de fluido. Generalmente está diseñado para operación completamente abierta o completamente cerrada en lugar de regulación de flujo continuo.
P2. ¿Es una válvula de compuerta de acero forjado adecuada para aplicaciones de alta presión?
Puede ser adecuado cuando su diseño, materiales, clase de presión, límites de temperatura y conexiones finales cumplen con los requisitos operativos. La presión real permitida debe verificarse utilizando las tablas de clasificación aplicables y la documentación certificada del producto.
P3. ¿Qué es API 602?
API 602 es un estándar comúnmente especificado para válvulas de retención, de globo y de compuerta de acero compactas dentro de su alcance definido. Los compradores deben verificar la edición aplicable, el tipo de válvula, el rango de tamaño y los requisitos del proyecto.
P4. ¿Qué material es mejor para una válvula de compuerta de acero forjado?
No existe un mejor material para cada aplicación. ASTM A105 se usa comúnmente para servicios de acero al carbono, A350 LF2 para servicios específicos de baja temperatura, aceros aleados para tareas seleccionadas a temperaturas elevadas y aceros inoxidables para ambientes corrosivos adecuados. La elección final depende de las condiciones del proceso y de las especificaciones aplicables.
P5. ¿Se puede utilizar una válvula de compuerta de acero forjado para vapor?
Sí, ciertos diseños y combinaciones de materiales son adecuados para el servicio de vapor. Los compradores deben confirmar la presión del vapor, la temperatura, el grado del material, la compatibilidad del empaque y la junta, y los índices de presión y temperatura aplicables antes de la instalación.
P6. ¿Cuál es la diferencia entre una válvula de compuerta de acero forjado y una de acero fundido?
La principal diferencia es el proceso de fabricación. La forja da forma al metal sólido bajo fuerza de compresión, mientras que la fundición forma componentes a partir de metal fundido. Ambos pueden ser apropiados cuando se abordan adecuadamente los requisitos de calidad de fabricación, diseño, inspección y operación.
P7. ¿Qué conexión final debo elegir?
La elección depende del tamaño de la tubería, la clase de presión, el diseño de la tubería, los requisitos de instalación y la norma aplicable. Las conexiones roscadas y soldadas son comunes en diseños seleccionados de diámetro pequeño, mientras que las disposiciones soldadas a tope y bridadas pueden adaptarse a otros requisitos del sistema.
P8. ¿Cómo puedo reducir los riesgos de fugas?
Especifique materiales compatibles y componentes de sellado, verifique la inspección y las pruebas de presión requeridas, instale la válvula de acuerdo con las instrucciones del fabricante y establezca procedimientos de inspección de rutina. La prevención de fugas depende del montaje completo y de las prácticas operativas correctas.
P9. ¿Qué información debo proporcionar al solicitar una cotización?
Proporcione el tamaño de la válvula, la cantidad, la clase de presión, la presión y temperatura de funcionamiento, el medio fluido, los materiales del cuerpo y los accesorios, la conexión final, las normas aplicables, los documentos requeridos y el destino de entrega. Una hoja de datos o una especificación de tuberías puede ayudar a aclarar los requisitos técnicos.
P10. ¿Cómo puedo verificar que una válvula de compuerta de acero forjado cumpla con los requisitos de mi proyecto?
Revise la hoja de datos técnicos del fabricante, los estándares de diseño aplicables, los certificados de materiales, la información dimensional, la documentación de inspección y prueba de presión y cualquier aprobación específica del proyecto. Confirme todos los requisitos críticos antes de emitir la orden de compra.
Conclusión
Una válvula de compuerta de acero forjado puede proporcionar un aislamiento confiable de la tubería cuando la construcción, el material, la clasificación de presión-temperatura y el tipo de conexión se adaptan correctamente a la aplicación. Sus opciones de diseño compacto y su disponibilidad en múltiples grados de materiales lo hacen útil para sistemas seleccionados de petróleo y gas, generación de energía, procesamiento químico, vapor y servicios industriales.
La decisión de compra más eficaz va más allá del precio. Una especificación técnica claramente definida, requisitos de inspección adecuados, compatibilidad de materiales verificada y prácticas de instalación correctas ayudan a reducir fallas evitables y respaldan la confiabilidad operativa a largo plazo.
Para los compradores que evalúan válvulas de compuerta de acero forjado, trabajar con un proveedor que pueda aclarar las configuraciones del producto y los requisitos de documentación es un paso importante hacia un proyecto exitoso.
¿Busca una válvula de compuerta de acero forjado para su proyecto industrial?
Válvula y accesorios Co., Ltd de Wenzhou Diye. puede incluirse en la evaluación de su proveedor al adquirir válvulas y accesorios industriales. Prepare el tamaño requerido, la clase de presión, el grado del material, la conexión final, las condiciones de operación y los estándares aplicables para ayudar a aclarar su consulta.
¿Tiene alguna pregunta técnica o necesita analizar los requisitos de sus válvulas? Por favorcontáctanospara solicitar información del producto, confirmar las configuraciones disponibles y analizar las especificaciones de su proyecto.
