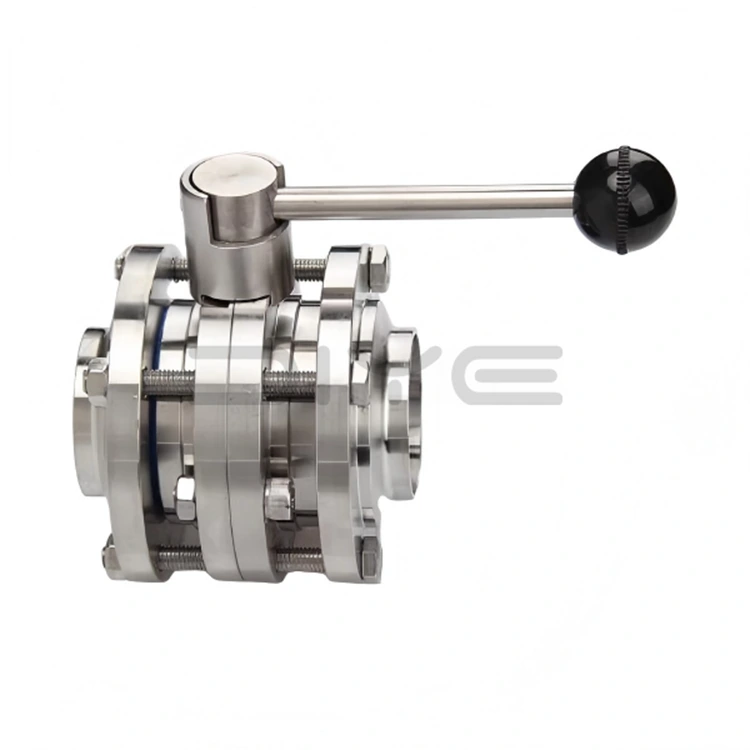

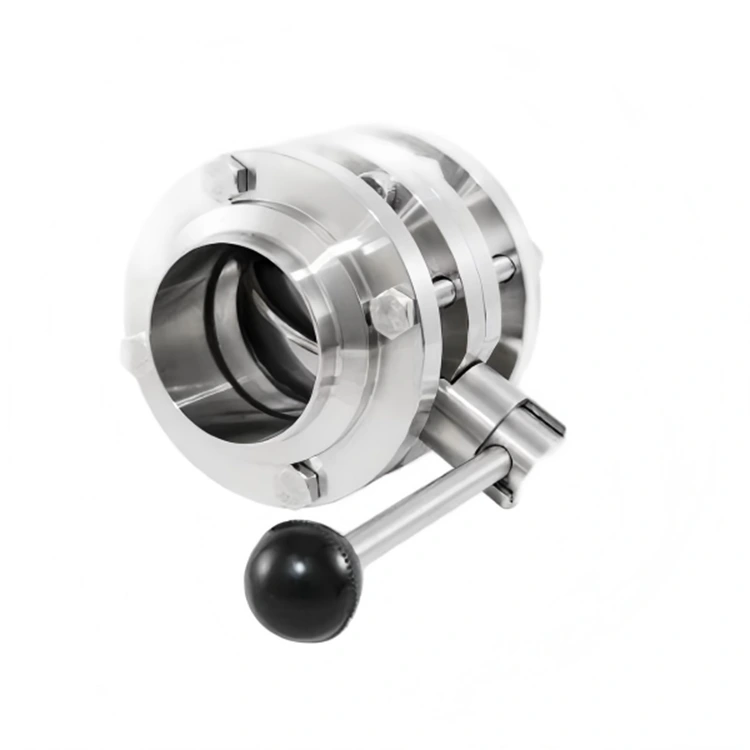

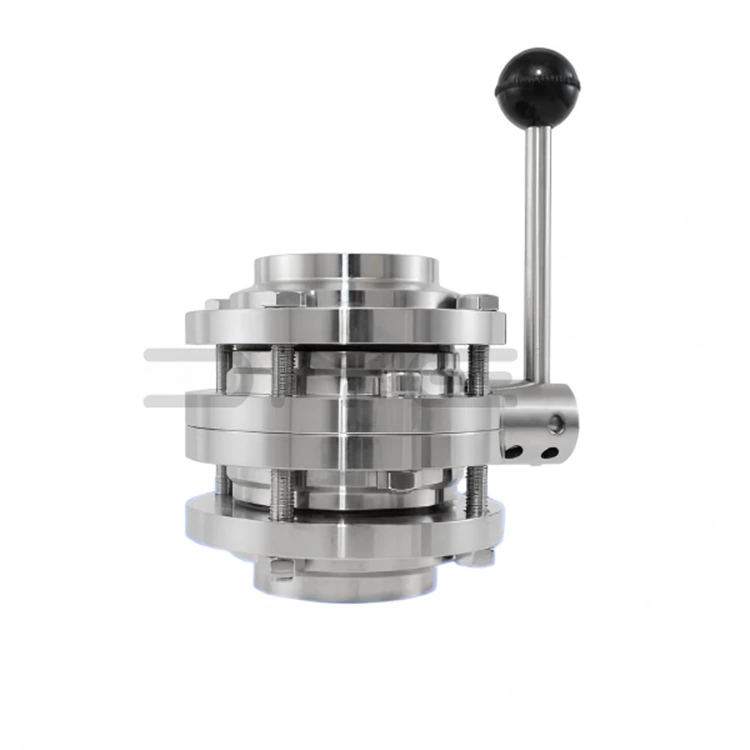

Válvula Mariposa Sanitaria de 3 Piezas

La válvula de mariposa sanitaria de 3 piezas presenta una estructura clásica dividida de tres piezas, que consta de un cuerpo de válvula central, dos bridas o abrazaderas de conexión en ambos lados y un disco, vástago y sellos internos de la válvula. En comparación con las válvulas de mariposa integradas, su mayor ventaja es el desmontaje completo. El mantenimiento y la limpieza no requieren desmontar toda la tubería; simplemente aflojar las abrazaderas o los pernos en ambos extremos permite una limpieza, desinfección y reemplazo a fondo de las piezas vulnerables, lo que reduce significativamente el tiempo de inactividad y los costos de mantenimiento.

Estándares de higiene y fabricación de precisión

La válvula de mariposa sanitaria de 3 piezas emplea tecnología de mecanizado CNC de alta precisión, utilizando acero inoxidable SUS304 (1.4301) o SUS316L (1.4404) de primera calidad, con tolerancias de mecanizado controladas dentro de ±0,01 mm. Tanto la superficie interior como la exterior están pulidas como espejo, con una rugosidad de la pared interior de Ra≤0,4μm (la precisión se puede aumentar según sea necesario), lo que elimina los rincones sanitarios muertos. Cumple con los estándares GMP y EHEDG y admite la limpieza en línea CIP y la esterilización con vapor a alta temperatura SIP.

Materiales superiores y rendimiento de sellado

1. Material del cuerpo/disco de la válvula: acero inoxidable SUS304 o SUS316L, resistente a la corrosión y duradero.

2. Material de sellado: EPDM, silicona (SI) o PTFE de grado alimenticio certificado por la FDA, mecanizado con precisión para un sellado perfecto.

3. Clasificación de sellado: Clase VI, cero fugas bidireccionales, que elimina las fugas de medios y la contaminación cruzada.

4. Tratamiento superficial: Pulido electrolítico o pulido mecánico, Ra≤0,8μm (hasta Ra≤0,4μm), fácil de limpiar y sin residuos.

Parámetros Técnicos y Servicios de Personalización

1. Diámetro nominal: DN10~DN150 (1/2"~6")

2. Presión nominal: PN10/16 (1,0/1,6 MPa)

3. Temperatura de funcionamiento: -30 ℃ ~ +150 ℃ (dependiendo del material de sellado)

4. Método de operación: manija manual multiposición (rotación de 90° para apertura y cierre, flujo ajustable); Actuador neumático/eléctrico opcional para control automático.

5. Método de conexión: Abrazadera, brida, rosca (personalizable)

6. Estándares: Cumple con 3A, DIN, SMS, ISO, IDF, GB/T 2238

Seguro de calidad

Como fabricante confiable de válvulas de mariposa sanitarias de 3 piezas en China, DIYE VALVE controla estrictamente todo el proceso de producción: las materias primas se someten a análisis espectrales a su llegada y los productos terminados se someten a pruebas de presión, pruebas de sellado y pruebas de limpieza antes de salir del almacén para garantizar un rendimiento estable y confiable del producto.

Soluciones personalizadas

Ofrecemos servicios personalizados que cubren tamaños no estándar, precisión de pulido especial y métodos de conexión personalizados. Nuestro equipo de ingeniería combinará las necesidades del cliente para brindar soluciones personalizadas que cumplan con los estándares internacionales.

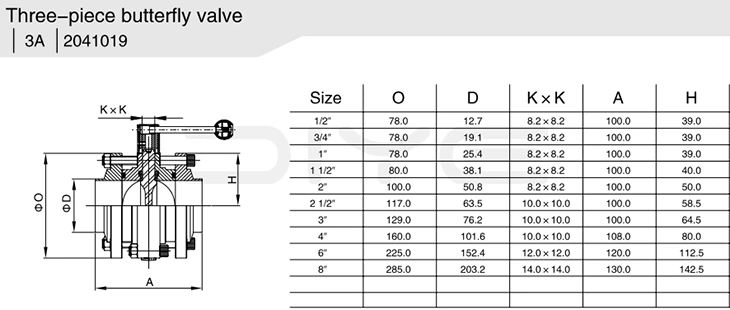

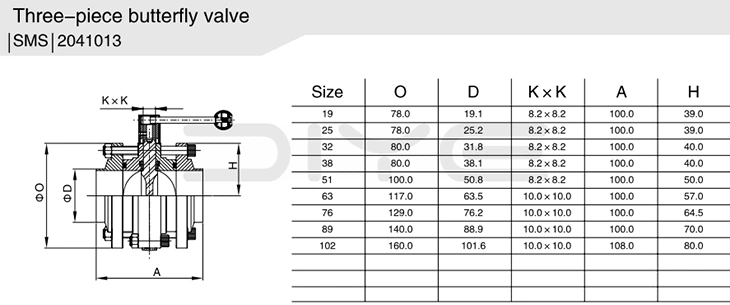

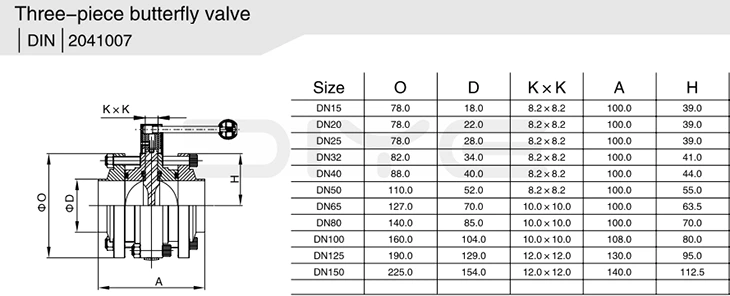

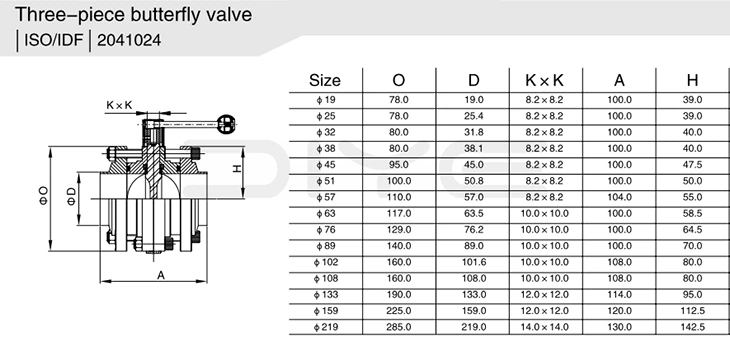

Parámetros técnicos
