Válvula de bola con brida de dos piezas: principios estructurales, reglas de instalación y limitaciones de aplicación

La mayoría de las fallas in situ y los errores de selección en los sistemas de fluidos industriales se deben a una comprensión superficial de las características de las válvulas. Muchos profesionales de la ingeniería consideran las válvulas de bola con brida de dos piezas como componentes de apertura y cierre ordinarios, ignorando sus compensaciones estructurales, los límites de presión y la lógica de instalación inherente. En comparación con las válvulas de bola de una pieza que carecen de resistencia a la presión y las válvulas de bola de tres piezas con altos costos de mantenimiento, las válvulas de bola con brida de dos piezas ofrecen el equilibrio óptimo entre resistencia estructural, rentabilidad y estabilidad operativa para aplicaciones industriales en general. Sin embargo, su diseño estructural único viene con límites de instalación claros y condiciones de trabajo aplicables. En la mayoría de los casos, los defectos comunes como fugas, atascos y daños en el cuerpo de la válvula no son causados ​​por problemas de calidad del producto, sino por una instalación inadecuada y condiciones de trabajo no coincidentes. Este artículo analiza tutoriales básicos fragmentados y estereotipos de la industria. Realiza un análisis en profundidad de las válvulas de bola con brida de dos piezas desde su esencia estructural, lógica de instalación vertical y horizontal, pautas de operación estándar, escenarios de aplicación prohibidos y preguntas frecuentes, brindando referencias prácticas y profesionales para el diseño de tuberías, instalación en campo y mantenimiento diario.

1. ¿Qué es una válvula de bola con brida de dos piezas?

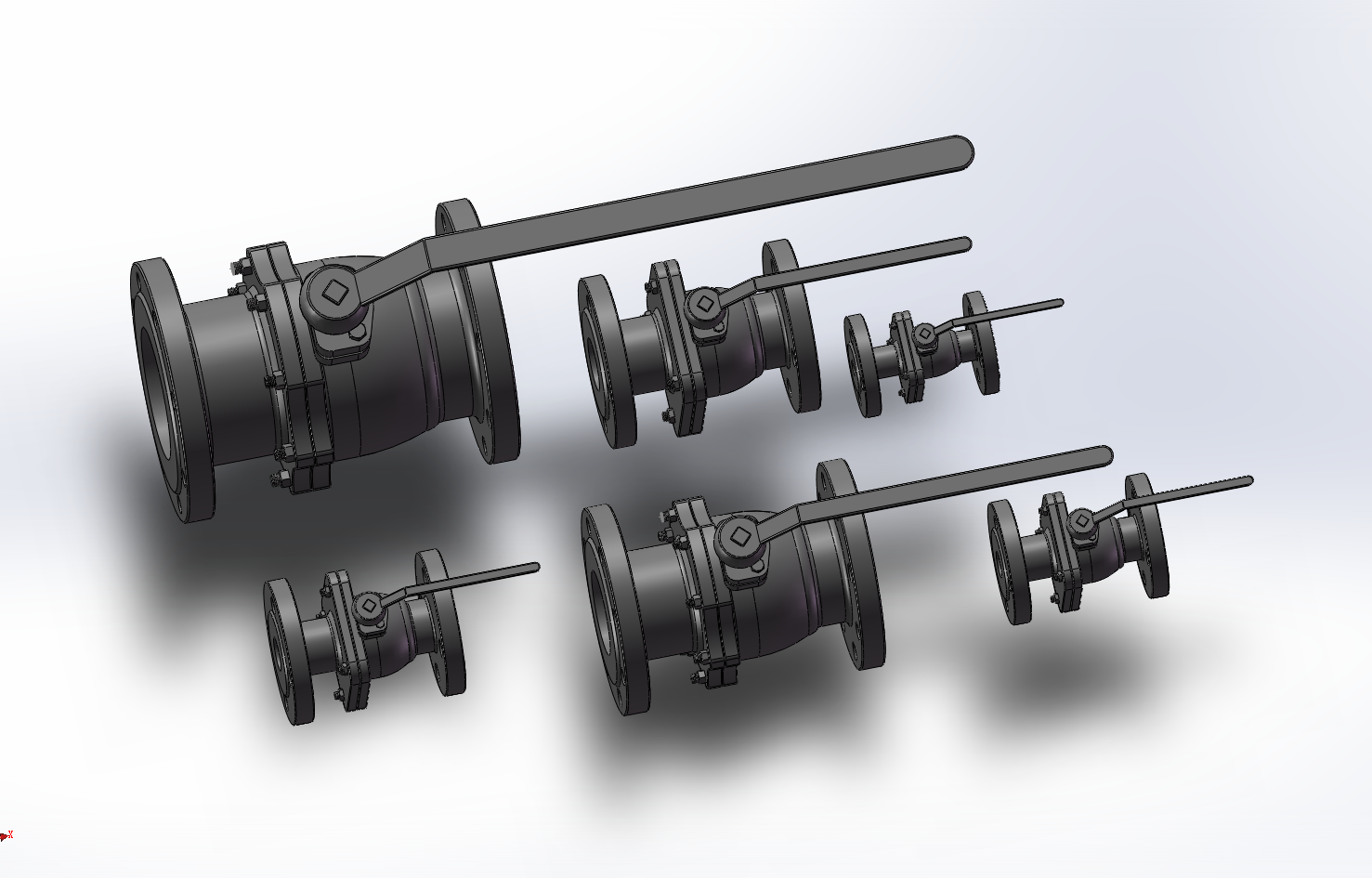

Una válvula de bola con brida de dos piezas presenta un cuerpo de válvula dividido en dos secciones y una estructura de conexión de brida integrada. Está ensamblado por un cuerpo de válvula principal y un casquete, sujeto con pernos de alta resistencia y equipado con componentes internos de precisión que incluyen bolas, asientos de válvula y conjuntos de sellado de vástago. Al ocupar una posición intermedia entre las válvulas de bola de una y tres piezas, sirve como la válvula estándar principal para ingeniería civil, industria ligera, química general y sistemas de fluidos municipales. Muchos ingenieros confunden los tres tipos de válvulas de bola debido a una falta de comprensión profunda de sus ventajas y desventajas estructurales. Las válvulas de bola de una pieza son de bajo costo con estructuras de fundición integrales, pero tienen una resistencia a la presión limitada y casi no tienen mantenimiento. Las válvulas de bola de tres piezas admiten el desmontaje en línea y el reemplazo de componentes, ideales para condiciones de trabajo duras pero con costos generales más altos. El diseño de dos piezas llena perfectamente el vacío del mercado. Conserva la estanqueidad confiable y la rigidez estructural de las válvulas divididas, compensa el defecto de presión de las válvulas integrales y evita la compleja estructura de desmontaje de las válvulas de tres piezas. En términos de posicionamiento de ingeniería, no es una válvula profesional para condiciones de trabajo extremas, sino una solución estandarizada y rentable para la mayoría de los sistemas de fluidos generales. Adopta un diseño de flujo de puerto completo con conmutación rápida de 90 grados y rendimiento de sellado bidireccional. Compatible con agua, petróleo, gas convencional y medios débilmente corrosivos, cubre grados de presión desde PN16 hasta PN40. Con un funcionamiento estable y bajas tasas de fallos, es muy adecuado para tuberías estandarizadas que requieren un funcionamiento continuo a largo plazo y un mantenimiento poco frecuente.

2. ¿Se puede instalar verticalmente una válvula de bola con brida de dos piezas?

La instalación vertical de válvulas de bola con brida de dos piezas ha sido durante mucho tiempo un tema controvertido en la construcción industrial. La conclusión práctica es clara: la instalación vertical es factible pero no aplicable universalmente, con restricciones estrictas en las condiciones de trabajo y métodos de instalación, lo cual es uno de los errores más pasados ​​por alto en el sitio. A diferencia de las válvulas de retención dependientes de la gravedad, las válvulas de bola de dos piezas dependen de un sellado del asiento de válvula preapretado y de la rotación de la bola para realizar la apertura y el cierre. Teóricamente, tanto la instalación horizontal como la vertical son estructuralmente aceptables. Sin embargo, el montaje vertical amplifica los riesgos ocultos, como la sedimentación del medio y la desviación de la tensión del vástago, lo que socava directamente la estabilidad del sellado y la vida útil. La instalación vertical funciona perfectamente para medios limpios, incluidos agua pura, agua clara y gas convencional, a temperatura normal y baja presión, sin impacto en la estabilidad operativa. Para medios que contienen sedimentos, partículas sólidas, alta viscosidad o fácil cristalización, no se recomienda la instalación vertical. Las impurezas se depositarán continuamente en la parte inferior del cuerpo de la válvula vertical, desgastando la superficie del asiento de la válvula de precisión y provocando atascos de bolas, microfugas y conmutación poco suave: problemas que rara vez se ven en válvulas instaladas horizontalmente. Además, existe una regla inquebrantable para la instalación vertical: el vástago de la válvula nunca debe montarse hacia abajo. Los volantes y actuadores deben mirar hacia arriba o hacia los lados. La instalación hacia abajo produce acumulación de impurezas y medio residual en el área de empaquetadura del vástago, lo que provoca corrosión gradual, fugas externas y peligros ocultos irreparables.

3. Pautas básicas de instalación para válvulas de bola con brida de dos piezas

Más del 80% de las fallas de válvulas en las últimas etapas se deben a una instalación no estándar y no a defectos de calidad. La instalación profesional se centra en eliminar la tensión de la tubería, la desviación del sellado y los riesgos de impacto medio, en lugar de simplemente alinear los orificios de los pernos y los tornillos de fijación. Las siguientes son pautas operativas básicas verificadas en campo.

3.1 Pretratamiento de tuberías para evitar abrasión oculta

Purgue y enjuague minuciosamente toda la tubería antes de la instalación para eliminar escoria de soldadura, óxido, restos de corte y otras partículas duras. El asiento de válvula de las válvulas de bola de dos piezas adopta una estructura de sellado de espejo de alta precisión. Pequeñas impurezas duras causarán rayones irreversibles y microfugas permanentes, que es la causa principal de fallas a corto plazo en válvulas nuevas.

3.2 Alineación de bridas sin tensión

Nunca fuerce ni apriete las tuberías para alinear los orificios de las bridas. El cuerpo rígido de la válvula de dos piezas es propenso a microdeformarse bajo tensión forzada. Cuando la presión del sistema fluctúa, el cuerpo de la válvula deformado sufrirá fallas de sellado o incluso grietas. Asegure un ajuste natural de las superficies de las bridas y la colocación centrada de la junta para una distribución uniforme de la presión.

3.3 Apriete de pernos diagonal y gradual

Apriete los pernos de la brida en diagonal y en varias etapas en lugar de apretar un lado completamente a la vez. La compresión asimétrica provoca una tensión desequilibrada en la junta y una deformación de las microbridas, lo que genera un problema común en el sitio: no hay fugas a baja presión, pero sí filtraciones obvias a alta presión.

3.4 Prueba de presión de carrera completa después de la instalación

No ponga la válvula en funcionamiento formal inmediatamente después de la instalación. Realice pruebas de presión en estados completamente abierto y completamente cerrado para verificar el rendimiento del sellado y verificar si hay atascos o fallas atascadas inducidas por tensión, eliminando riesgos potenciales de antemano.

3.5 Reservar suficiente espacio de operación y mantenimiento

Reserve suficiente espacio alrededor de los vástagos de válvulas, volantes y actuadores eléctricos o neumáticos. El espacio bloqueado dificultará la operación de conmutación diaria y el posterior mantenimiento de rutina.

4. Escenarios de instalación estrictamente prohibidos

Si bien las válvulas de bola con brida de dos piezas presentan estabilidad universal y ventajas de costo, tienen limitaciones estructurales inherentes. Una aplicación inadecuada en escenarios específicos provocará un desgaste irreversible y posibles riesgos para la seguridad, que son claros tabúes de ingeniería.

4.1 Líneas de producción continua que requieren mantenimiento frecuente

La estructura atornillada de dos piezas no puede soportar el reemplazo en línea de piezas de desgaste internas. Una vez que los asientos o sellos de las válvulas se desgastan, se debe retirar toda la válvula y desconectar la tubería para mantenimiento. No es aplicable a escenarios de producción continua las 24 horas que requieren limpieza regular y reemplazo de piezas, donde las válvulas de bola de tres piezas son la única opción viable.

4.2 Condiciones de trabajo con medios particulados, cristalinos o de alta viscosidad

A diferencia de las válvulas de tres piezas que permiten un rápido desmontaje y limpieza, las válvulas de dos piezas no se pueden desmontar fácilmente para eliminar los depósitos internos. La operación a largo plazo con medios impuros causará abrasión continua de la superficie de sellado y atasco de bolas, lo que aumentará considerablemente la probabilidad de falla.

4.3 Tuberías con fuertes golpes de ariete y frecuentes fluctuaciones de presión

La estructura dividida de dos piezas tiene una menor resistencia al impacto en comparación con las válvulas integrales y las válvulas reforzadas de tres piezas. Los golpes de ariete repetidos y los cambios drásticos de presión aflojarán los pernos de fijación y atenuarán la fuerza de preapriete del sellado, lo que provocará una fuga persistente del medio.

4.4 Regulación de limitación a largo plazo

Las válvulas de bola con brida de dos piezas están diseñadas estrictamente para control de apertura y cierre en lugar de servicio de estrangulación. El funcionamiento medio abierto a largo plazo provocará un desgaste medio a alta velocidad en el asiento de la válvula, desgastando rápidamente la capa de sellado del espejo y provocando fugas irreversibles. Sólo permite un ajuste instantáneo del flujo, no una estrangulación continua.

4.5 Instalación no estándar en escenarios a prueba de explosiones

Para medios inflamables y explosivos, omitir los dispositivos de eliminación de estática o instalar los vástagos hacia abajo provocará acumulación de estática y deposición del medio, lo que generará graves riesgos de explosión e incendio.5. Preguntas frecuentes sobre el traje de dos piezas

5. Preguntas frecuentes sobre la instalación de la válvula de bola con brida de dos piezas

P1: ¿Qué método de instalación ofrece una vida útil más larga, vertical u horizontal?

Para medios limpios y sin impurezas, la postura de instalación tiene poco impacto en la vida útil. Para medios propensos a sedimentos, la instalación horizontal es mucho más estable. Evita eficazmente la deposición interna de impurezas y reduce el desgaste de la superficie de sellado, lo que la convierte en la solución preferida para condiciones de trabajo complejas.

P2: ¿Por qué las válvulas tienen fugas solo a alta presión pero no a baja presión después de la instalación?

Más del 90% de estas fallas son causadas por un apriete desigual de los pernos, un desplazamiento de la junta y una tensión no liberada en la tubería. Las desviaciones estructurales son insignificantes a baja presión, pero se amplifican a alta presión, lo que provoca fallos de sellado. El problema se puede resolver volviendo a apretar los pernos en diagonal y eliminando la tensión en la tubería.

P3: ¿Pueden las válvulas de bola con brida de dos piezas coincidir con los actuadores automáticos?

Sí. Las válvulas de bola estándar con brida de dos piezas y plataforma alta son totalmente compatibles con actuadores eléctricos y neumáticos. Admiten control automático remoto y son opciones rentables para tuberías de fluidos automatizadas.

P4: ¿Qué causa el atasco de las válvulas recién instaladas?

Las causas comunes incluyen rayones en la superficie de sellado debido a impurezas en la tubería, microdeformación causada por la alineación forzada de las bridas y falta de operación de prueba de alivio de presión. Estos son errores típicos de instalación más que problemas de calidad del producto.

P5: ¿Cómo elegir entre válvulas de bola con brida de dos y tres piezas?

Seleccione válvulas de bola de dos piezas para condiciones de trabajo convencionales con baja frecuencia de mantenimiento y demandas de control de costos. Elija válvulas de bola de tres piezas para ambientes corrosivos severos, medios que se ensucian fácilmente y sistemas de producción continua que requieren mantenimiento en línea. No existe una superioridad absoluta entre los dos, sólo idoneidad basada en escenarios.

Conclusión

El valor central de ingeniería de las válvulas de bola con brida de dos piezas radica en su excelente adaptabilidad a la mayoría de los escenarios de fluidos industriales generales. Con una estructura estable, un rendimiento maduro y costos controlables, se han convertido en componentes básicos y centrales de las tuberías industriales modernas. La mayoría de las fallas de las válvulas se atribuyen a discrepancias en las condiciones de trabajo y a una instalación no estándar, en lugar de defectos inherentes al producto. Una comprensión profunda de sus compensaciones estructurales, límites de instalación y tabúes de aplicación ayuda a los ingenieros a evitar errores de instalación estereotipados, maximizar la estabilidad operativa a largo plazo, reducir los costos generales de mantenimiento y, finalmente, lograr una operación segura, eficiente y sostenible de los sistemas de fluidos industriales.
