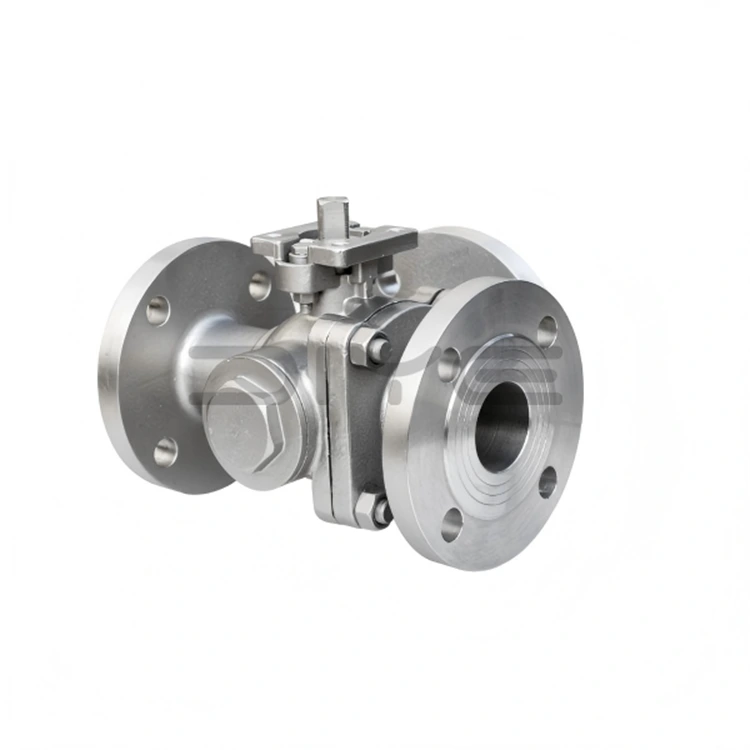

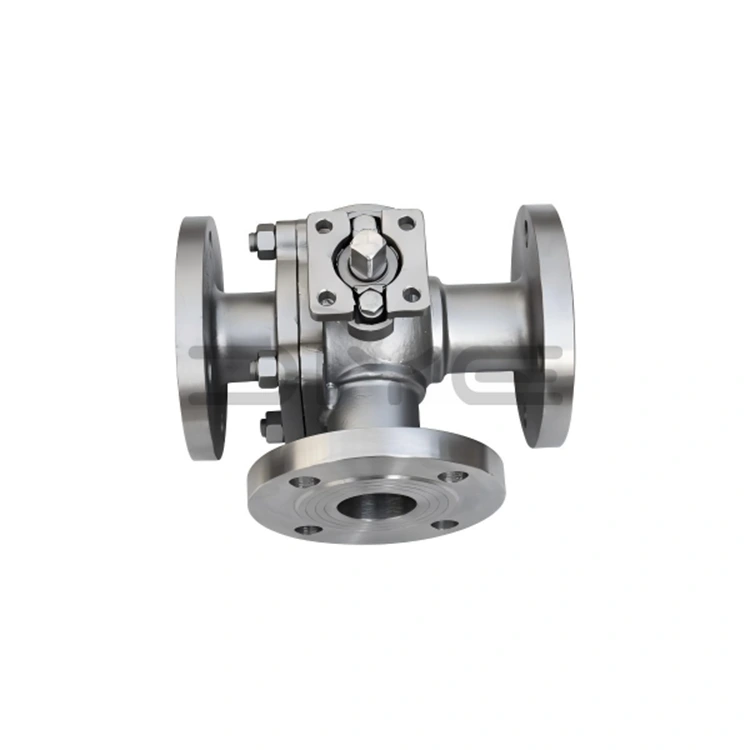

Válvulas de bola con bridas de acero inoxidable de 3 vías

Las válvulas de bola con bridas de acero inoxidable de 3 vías DIYE VALVE son válvulas industriales de alto rendimiento diseñadas específicamente para el control de flujo en tuberías complejas. Altamente personalizables, pueden satisfacer las diversas necesidades de diferentes escenarios industriales. Los productos emplean un diseño estructural científico, combinado con materiales de alta calidad y procesos de fabricación rigurosos, y se utilizan ampliamente en los campos químico, petrolero y otros campos industriales, proporcionando soluciones confiables para la desviación, fusión y conmutación de medios de tuberías.

Materiales principales y garantía de calidad

Las válvulas de bola con bridas de acero inoxidable de 3 vías están construidas principalmente de acero inoxidable 304 o 316L, y poseen una excelente resistencia a la corrosión, a las altas temperaturas y a la presión, lo que las hace adaptables a diversas condiciones de trabajo duras. Las juntas están fabricadas con materiales de alta calidad como politetrafluoroetileno (PTFE) y PPL, rigurosamente seleccionados y conformes a los estándares industriales internacionales. Todos los materiales utilizados en la producción se inspeccionan de acuerdo con los estándares de la industria, como GB/T y API, y hay informes espectrales de materiales disponibles para garantizar el cumplimiento de los materiales y la trazabilidad de la calidad.

Capacidades de personalización

Para satisfacer las necesidades de diferentes proyectos de ingeniería, DIYE VALVE admite la personalización bajo demanda de válvulas de bola con bridas de acero inoxidable de 3 vías. Se pueden personalizar tamaños no estándar, canales de flujo especiales y varios estándares de bridas según los requisitos del cliente. También se pueden crear canales de flujo personalizados según los planos del cliente para resolver desafíos especiales de control de flujo en tuberías complejas.

Detalles del canal de flujo LT

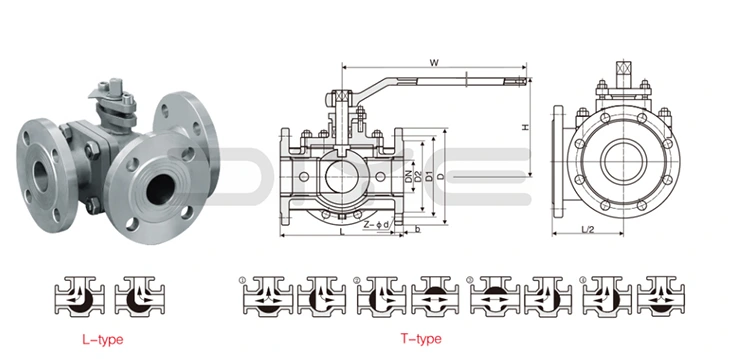

El LT (canal de flujo) de las válvulas de bola con bridas de acero inoxidable de 3 vías DIYE VALVE se divide principalmente en dos tipos, ambos utilizando una estructura de apertura y cierre giratoria de 90°. La posición de la manija es clara, el cambio es suave y el funcionamiento es conveniente y confiable, lo que satisface las complejas necesidades de control de las tuberías industriales.

1.Canal de flujo tipo L (LT-L)

Se utiliza principalmente para desvío de medios o conmutación unidireccional. El núcleo de bola presenta un diseño de orificio pasante en forma de L, lo que permite un control de fluido de "una entrada, dos salidas" o "dos entradas, una salida". Una rotación de 90° del mango cambia rápidamente la dirección del flujo del medio, sin dejar residuos, minimizando la resistencia al flujo y mejorando la eficiencia operativa de la tubería.

Escenarios aplicables: Adecuado para desviar un medio a dos tuberías diferentes, o fusionar dos medios en una tubería (la fusión simultánea está prohibida para evitar la contaminación cruzada), como la ramificación de tuberías y la distribución de medios en la producción industrial.

2.Canal de flujo tipo T (LT-T)

Se utiliza principalmente para fusión, desvío o conmutación bidireccional de medios. El núcleo de bola presenta un diseño de orificio pasante en forma de T, lo que permite de manera flexible el control de "una entrada, dos salidas", "dos entradas, una salida" o "dos entradas, dos salidas". La conmutación suave, el sellado hermético y la entrega simultánea de dos medios compatibles lo hacen adecuado para el control de flujo multidireccional en tuberías complejas.

Escenarios aplicables: Adecuado para conmutación de medios multidireccional en tuberías complejas, como mezcla de medios e inversión de tuberías en las industrias química y petrolera.

Ventajas de la cooperación

Como fabricante fuente, DIYE VALVE tiene un amplio inventario y tiempos de entrega estables, que pueden satisfacer las necesidades de pedidos de comercio exterior, almacenamiento de distribuidores y soporte para proyectos de ingeniería grandes y medianos; proporciona un conjunto completo de documentos de exportación e informes de inspección para garantizar un despacho de aduana sin problemas; las compras al por mayor pueden disfrutar de descuentos escalonados; está equipado con un equipo técnico profesional y un servicio posventa integral, y puede brindar a los clientes soporte técnico y consulta de soluciones en cualquier momento para lograr beneficios mutuos y resultados beneficiosos para todos.

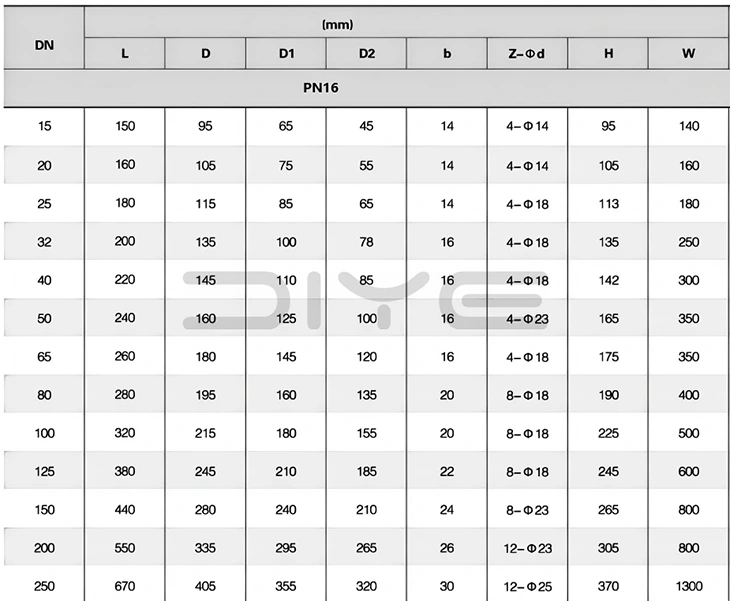

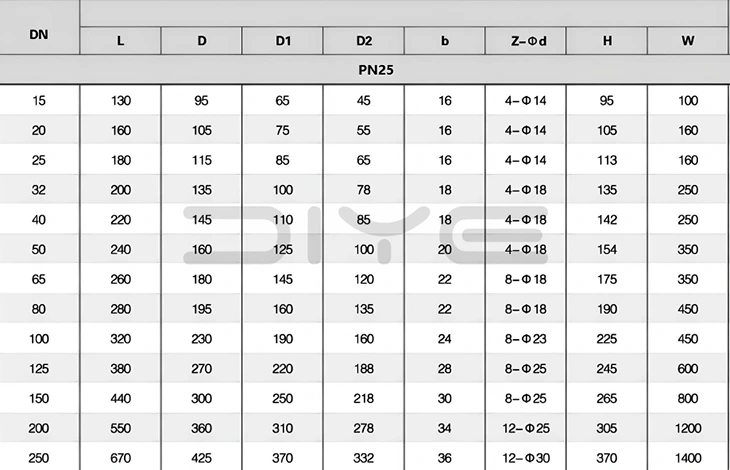

Parámetros técnicos

Preguntas frecuentes

P: ¿Cuáles son las principales diferencias técnicas entre los patrones de flujo tipo L (LT-L) y tipo T (LT-T) de la válvula de bola con brida de acero inoxidable de 3 vías? ¿Cómo hacer una selección?

R: La diferencia principal radica en la función de flujo y los escenarios aplicables:

1.Patrón de flujo tipo L (LT-L): el núcleo de la bola presenta un orificio pasante en forma de L. Sólo puede realizar una conmutación unidireccional de "una entrada, dos salidas" o "dos entradas, una salida". No puede fusionar dos medios simultáneamente (para evitar la contaminación cruzada). Ofrece baja resistencia al flujo y no deja residuos, lo que lo hace ideal para escenarios simples de desvío/confluencia, como ramificación de tuberías y distribución media.

2.Patrón de flujo tipo T (LT-T): el núcleo de la bola presenta un orificio pasante en forma de T. Permite una conmutación bidireccional flexible de "una entrada, dos salidas", "dos entradas, una salida" o "dos entradas, dos salidas". Puede fusionar simultáneamente dos medios compatibles, lo que lo hace adecuado para la conmutación y mezcla de medios multidireccionales en tuberías complejas como las de las industrias química y petrolera.

Núcleo de selección: elija el tipo L para un desvío simple; Elija el tipo T para confluencia compleja y conmutación multidireccional.

P: ¿Cuáles son los requisitos técnicos para cambiar entre los dos patrones de flujo? ¿Existe posibilidad de interferencia o canalización media?

R: Requisitos técnicos de conmutación: para ambos tipos, la manija se debe girar 90° hasta el tope de posicionamiento para garantizar que el núcleo de la bola esté completamente colocado en su lugar, evitando un estado medio abierto/medio cerrado (lo que podría causar canalización del medio y erosión de la superficie de sellado). Se recomienda cerrar la tubería de media presión antes de cambiar para reducir el impacto en el núcleo de la bola.

Garantía de confiabilidad: los productos de Diye están equipados con núcleos de bolas y asientos mecanizados con precisión CNC, lo que garantiza una alta precisión de ajuste para una conmutación suave y sin interferencias. Las superficies de sellado están rectificadas con precisión para lograr un sellado bidireccional sin fugas una vez completamente conmutadas, eliminando así la canalización del medio.

P: ¿Se pueden personalizar patrones de flujo LT especiales? ¿Qué parámetros técnicos deben proporcionarse?

R: Sí, admitimos la personalización de patrones de flujo LT exclusivos. Se deben proporcionar los siguientes parámetros técnicos básicos:

1.Diámetro nominal de la tubería y estándar de brida.

2.Tipo de medio, presión y temperatura.

3.Requisitos de flujo específicos (por ejemplo, "tres entradas, una salida" o "una entrada, tres salidas").

4.Dimensiones del espacio de instalación.

5.Requisitos de materiales.
