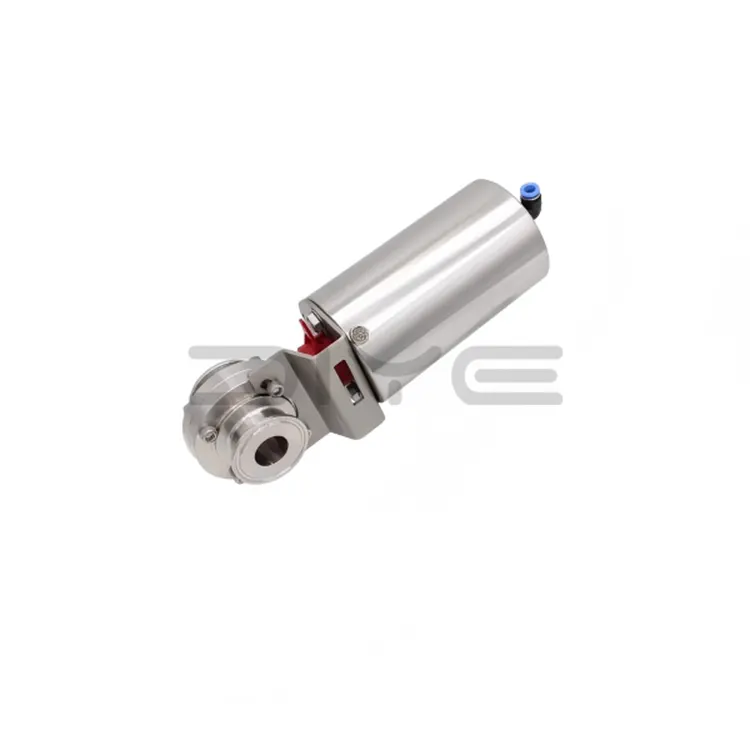

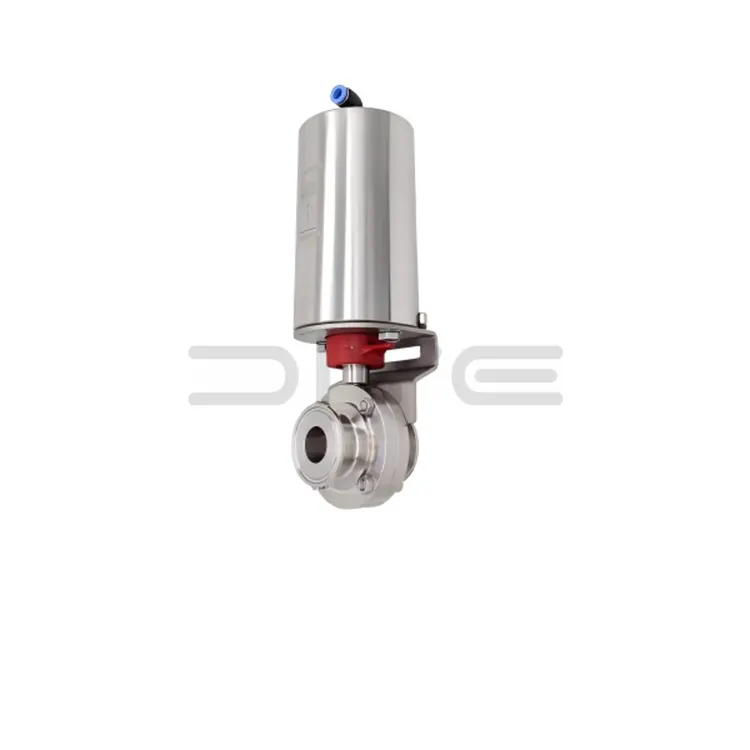

Válvula de mariposa sanitaria de accionamiento neumático

La válvula de mariposa sanitaria de accionamiento neumático DIYE VALVE es desarrollada y fabricada de forma independiente por nuestra fábrica. Es un componente de control central de alto rendimiento para escenarios de producción automatizada en sistemas de tuberías de fluidos sanitarios. Fabricado en China, este producto cumple con estrictos estándares de control de calidad, integrando tecnología avanzada de control neumático y un diseño estructural sanitario, cumpliendo con los estrictos requisitos de higiene de las industrias de alimentos, bebidas, farmacéutica y biológica.

La válvula utiliza un actuador neumático como fuente de energía central, que combina perfectamente con un cuerpo de válvula de mariposa sanitaria. Permite la apertura y cierre de medios de forma rápida, remota y automatizada, lo que mejora la eficiencia y la estabilidad operativa de la tubería. Su estructura sin ángulos muertos previene los residuos de medios y el crecimiento bacteriano, el sellado confiable garantiza cero fugas de medios y su capacidad de respuesta rápida se adapta a las necesidades de ajuste dinámico de las líneas de producción automatizadas, cumpliendo plenamente con los requisitos CIP (limpieza en el lugar) y SIP (esterilización en el lugar) de la industria sanitaria.

Principio de funcionamiento básico

El actuador neumático de la válvula de mariposa sanitaria accionada neumáticamente impulsa el vástago de la válvula para girar el disco de la válvula, abriendo y cerrando así la válvula. Cuando el aire ingresa por un lado del actuador, empuja el pistón, lo que hace que el vástago de la válvula gire, completando la acción de apertura y cierre. Dependiendo de la estructura del actuador, está disponible en dos modos: doble efecto y simple efecto.

- Actuador de doble acción: la entrada y salida de aire alternadas desde ambos lados logra la rotación del disco de la válvula hacia adelante y hacia atrás. Adecuado para escenarios que requieren apertura y cierre frecuentes, ofrece un funcionamiento estable y una gran adaptabilidad.

- Actuador de simple efecto: impulsado por la entrada de aire en un lado, el otro lado depende de la fuerza del resorte para el reinicio automático en caso de falla en el suministro de aire. Esto garantiza el funcionamiento seguro de la tubería y evita posibles riesgos de seguridad en caso de falla del sistema de suministro de aire.

Además, el ángulo de apertura y cierre de la válvula se puede ajustar de forma flexible mediante el actuador. Algunos modelos admiten un ajuste continuo de 0° a 90°, satisfaciendo tanto el control básico de apertura y cierre de tuberías como las necesidades de regulación fina del flujo, adaptándose a diferentes escenarios de producción.

Actuadores neumáticos y accesorios opcionales

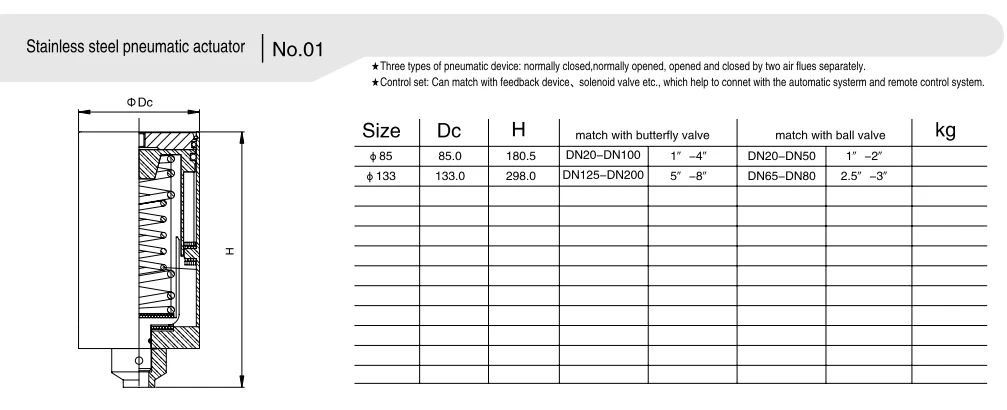

1. Actuadores neumáticos opcionales

- Actuador de simple efecto: Equipado con función de reinicio por resorte, regresa automáticamente a su posición original ante una falla en el suministro de aire, ofreciendo una alta protección de seguridad y adecuado para escenarios con altos requisitos de seguridad.

- Actuador de doble efecto: Impulsado por fuentes de aire duales, proporcionando acciones de apertura y cierre suaves y estables, y alta durabilidad. Adecuado para escenarios de operación de alta frecuencia, como líneas de producción continua.

2. Accesorios a juego

- Triplete neumático: Compuesto por filtro, válvula reductora de presión y lubricador, filtra las impurezas en el suministro de aire, estabiliza la presión del aire, lubrica el actuador, extiende la vida útil y garantiza el funcionamiento estable de la válvula.

- Válvula solenoide: Controla el suministro de aire, permitiendo la apertura y cierre remoto de la válvula, facilitando la integración con un sistema de control central y mejorando la automatización.

- Transmisor de posición: proporciona retroalimentación en tiempo real sobre el estado de apertura y cierre de la válvula, lo que permite el monitoreo en tiempo real por parte del sistema de control central y garantiza procesos de producción controlables.

- Final de carrera: Evita el sobrecarrera del disco de la válvula, evitando daños mecánicos y protegiendo la estructura de la válvula.

- Mecanismo de volante: Se utiliza para operación manual de emergencia; permite la apertura y cierre de la válvula incluso en caso de fallo del suministro de aire, garantizando la continuidad de la producción.

Acerca de la VÁLVULA DIYE

Como fabricante y proveedor profesional de válvulas de mariposa sanitarias neumáticas fabricadas en China, DIYE VALVE posee un completo sistema de I+D, producción, ventas y servicio posventa, comprometido a proporcionar productos de alta calidad y un servicio atento a clientes globales.

Contamos con un equipo técnico y de comercio exterior profesional que habla inglés, ruso, árabe y otros idiomas con fluidez, brindando soporte en línea las 24 horas para responder preguntas sobre la selección, instalación, puesta en marcha y mantenimiento de productos, y ofreciendo manuales de instalación y mantenimiento multilingües. Nuestra fábrica implementa un estricto proceso de inspección de calidad, controlando rigurosamente cada paso desde la selección de la materia prima hasta la entrega del producto, asegurando que cada válvula cumpla con los estándares de alta calidad.

Para resolver los desafíos de adquisición de repuestos que enfrentan los clientes extranjeros, proporcionamos repuestos de uso común, como sellos, unidades triples neumáticas y válvulas solenoides, acortando significativamente los ciclos logísticos y reduciendo los costos de adquisición. También ofrecemos una garantía de 12 meses para toda la unidad de válvulas y una garantía de 6 meses para las piezas vulnerables. Durante el período de garantía, las fallas no causadas por humanos se repararán de forma gratuita, garantizando integralmente la experiencia del usuario para los clientes extranjeros.

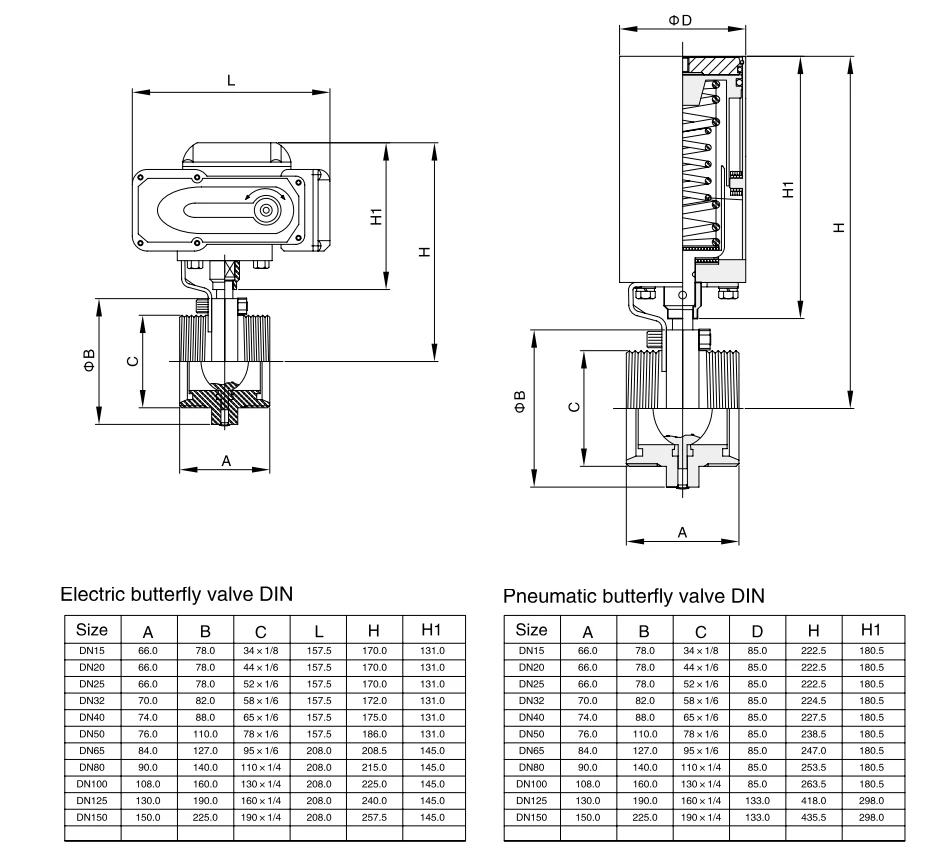

Parámetros técnicos

Preguntas frecuentes

P: ¿Qué tipos de actuadores neumáticos están disponibles para válvulas de mariposa neumáticas sanitarias y cómo seleccionarlos?

R: Los tipos principales son actuadores neumáticos de acción simple y doble acción, seleccionados según los requisitos de seguridad y la frecuencia de operación de las condiciones de trabajo: ① Actuador de doble acción: impulsado por fuentes de aire duales, la válvula se abre y cierra de manera estable con una respuesta rápida, adecuado para condiciones de trabajo sanitarias convencionales con líneas de producción automáticas y operaciones de alta frecuencia, y debe estar equipado con una fuente de aire externa para controlar el encendido y apagado; ② Actuador de simple efecto: con estructura de retorno por resorte, impulsado por la entrada de aire en un lado y reiniciado (apertura/cierre) automáticamente después de la pérdida de aire, tiene un alto rendimiento de seguridad y protección, adecuado para condiciones de trabajo sanitarias de alto riesgo donde el medio es inflamable, tóxico y corrosivo, y puede evitar eficazmente riesgos de seguridad de tuberías después de una falla de la fuente de aire.

P: ¿Qué accesorios se necesitan para las válvulas de mariposa neumáticas sanitarias? ¿Cuál es la función de los accesorios principales?

A4: Básico obligatorio A: accesorios + accesorios opcionales según sea necesario, los accesorios principales y sus funciones son: ① Unidad triple neumática (filtro + válvula reductora de presión + dispositivo de niebla de aceite): Obligatorio, filtra las impurezas de la fuente de aire, estabiliza la presión del suministro de aire, lubrica las partes internas del actuador y prolonga la vida útil del actuador; ② Válvula solenoide: Opcional, controla remotamente el encendido y apagado de la fuente de aire, realiza la apertura y cierre automático y centralizado de la válvula y es adecuada para la conexión del sistema de control central; ③ Dispositivo de retroalimentación de posición: retroalimentación opcional en tiempo real del estado de apertura y cierre de la válvula (abierta/cerrada/neutral), lo que facilita el monitoreo remoto del funcionamiento de la tubería; ④ Mecanismo de volante: Opcional, la válvula se puede operar manualmente cuando falla la fuente de aire, adecuado para condiciones de trabajo de emergencia; ⑤ Interruptor de límite: Opcional, evita que el disco de la válvula gire sobre la carrera y protege el cuerpo de la válvula y los sellos.

P: ¿Cuál es el requisito de presión de la fuente de aire para las válvulas de mariposa neumáticas sanitarias? ¿Puede adaptarse a la fuente de aire no estándar del sitio?

R: La presión de la fuente de aire adaptativa convencional es de 0,4~0,8 MPa, que es la presión de aire estándar general industrial y adecuada para la mayoría de las condiciones de suministro de aire en el sitio; Si la fuente de aire en el sitio tiene una presión no estándar (inferior a 0,4 MPa o superior a 0,8 MPa), se puede proporcionar un actuador neumático adaptativo personalizado y se puede equipar una válvula reductora de presión/válvula de refuerzo para ajustar la presión del aire para garantizar la apertura y el cierre normales de la válvula sin transformación adicional del sistema de suministro de aire en el sitio.
