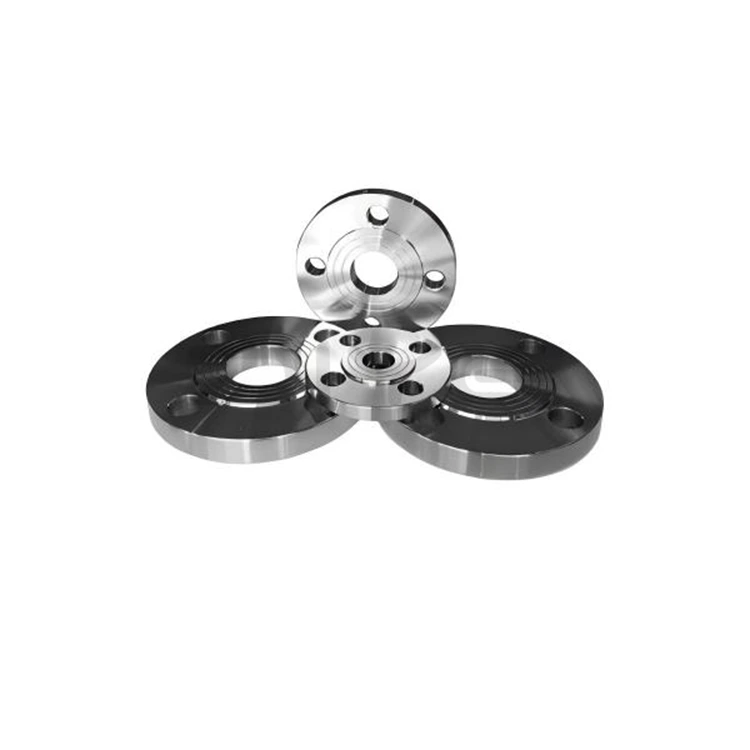

Brida GOST 12820-80

Nuestra brida GOST 12820-80 se produce en base a dos sistemas estándar GOST principales, formando un sistema técnico completo compatible con las especificaciones de tuberías tradicionales rusas y de próxima generación:

1. GOST 12820-80: Un estándar clásico específico para bridas deslizantes de acero de media y baja presión, adecuado para PN 0,1–2,5 MPa, DN10–1600, equipado principalmente con superficies de sellado RF/FF, ampliamente utilizado en tuberías municipales convencionales e industriales en general.

2. GOST 33259-2015: un nuevo estándar maestro universal que reemplaza el estándar anterior, que cubre todas las clasificaciones de presión (PN1–250) y todos los tipos de bridas, incluidas las deslizantes, con cuello soldado, bridas sueltas y bridas ciegas, que satisfacen las necesidades de proyectos diversificados y de alta presión.

Parámetros principales del producto

1. Rango de presión y diámetro

- Presión Nominal (PN): 6 niveles (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), cubriendo condiciones de operación desde 0.1 a 2.5 MPa.

- Diámetro nominal (DN): DN10–1600 (½"–64"), que coincide con las especificaciones de tuberías industriales convencionales.

2. Tipo de superficie de sellado

- Tipo estándar: RF (cara elevada, tipo 02) con línea de flotación, rugosidad Ra≤3,2μm; FF (cara plana, tipo 01) al ras con el plano de la brida.

- Tipos opcionales: MFM (cara elevada), TG (machihembrado), adecuados para entornos corrosivos/de alta presión.

3. Selección de materiales

Utiliza los principales estándares rusos y materiales internacionales equivalentes, conforme al estándar GOST 12816-80:

- Acero inoxidable: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Acero al carbono: St20, St35; Acero de baja aleación: 16Mn.

Producción y aseguramiento de la calidad

1. Control de producción

- La precisión dimensional, incluido el diámetro exterior, el diámetro interior, la distancia entre centros del orificio del perno, el espesor y la altura de la superficie de sellado, se adhiere estrictamente a las tablas estándar;

- Los procesos avanzados de forjado y mecanizado CNC garantizan un rendimiento estable del producto y una alta consistencia.

2. Inspección de calidad

- Inspección de todo el artículo: inspección visual, medición dimensional y prueba hidrostática de presión nominal 1,5 veces;

- Certificación completa: para cada lote se proporcionan el certificado de material GOST, la certificación EAC y el informe de inspección de calidad.

Cobertura del tipo de brida:

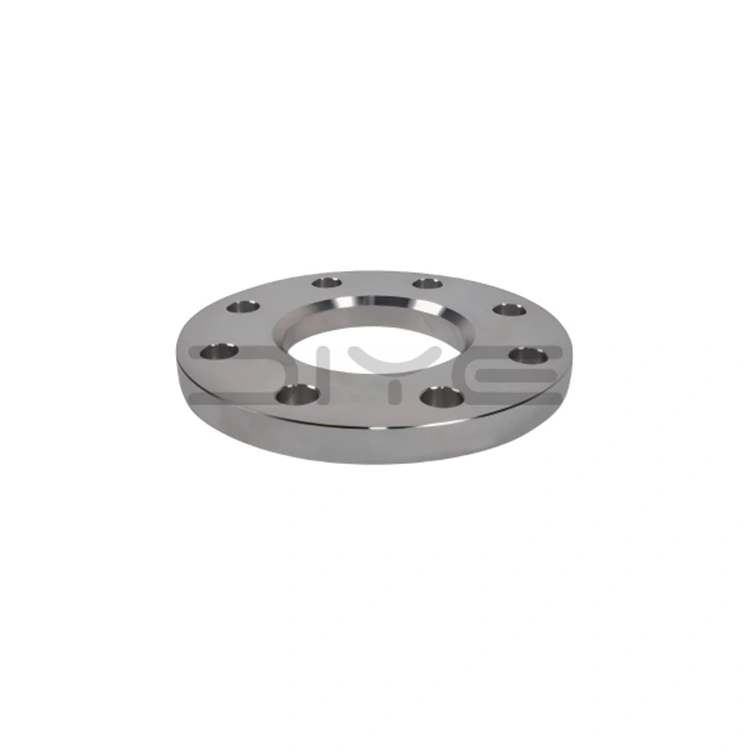

1. 01: Brida de cara plana (tipo de núcleo PL, GOST 12820-80)

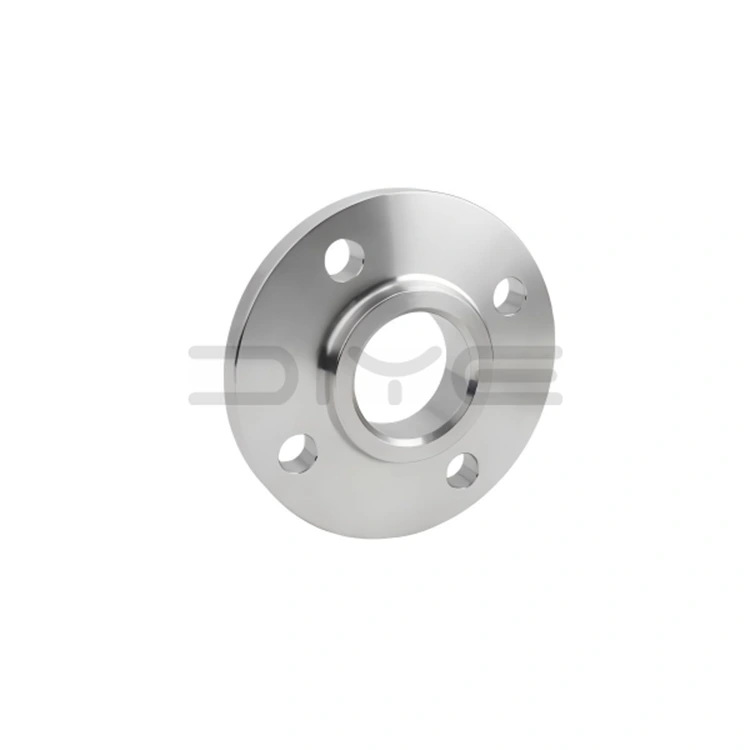

2. 02: Brida hembra (SO)

3. 03: Brida suelta (LJ)

4. 04: Brida a tope suelta (LJ)

5. 05: Brida a tope (WN, según GOST 12821-80)

6. 06: Brida ciega (BL)

Servicios de personalización y soporte:

1. Personalización no estándar: el tamaño, el material y la superficie de sellado se pueden personalizar según los dibujos del proyecto;

2. Suministro integral: proporciona sujetadores y sellos GOST compatibles, lo que simplifica el proceso de adquisición y garantiza la compatibilidad;

3. Adaptabilidad al mercado: Los productos cumplen plenamente con los estándares del mercado ruso y de la CEI, y son adecuados para proyectos a largo plazo y cooperación en comercio exterior.

La brida DIYE VALVE GOST 12820-80 combina fabricación profesional, cumplimiento de estándares y calidad confiable, lo que la convierte en el producto preferido para conexiones de tuberías de baja y media presión en los mercados de Rusia, la CEI y Asia Central. Nos adherimos a los principios de calidad ante todo y al cliente, brindando suministro estable y soporte técnico a nuestros socios globales.

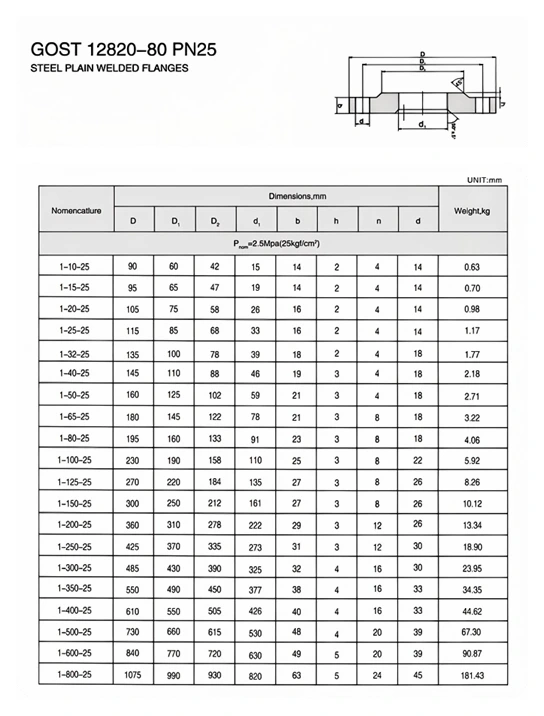

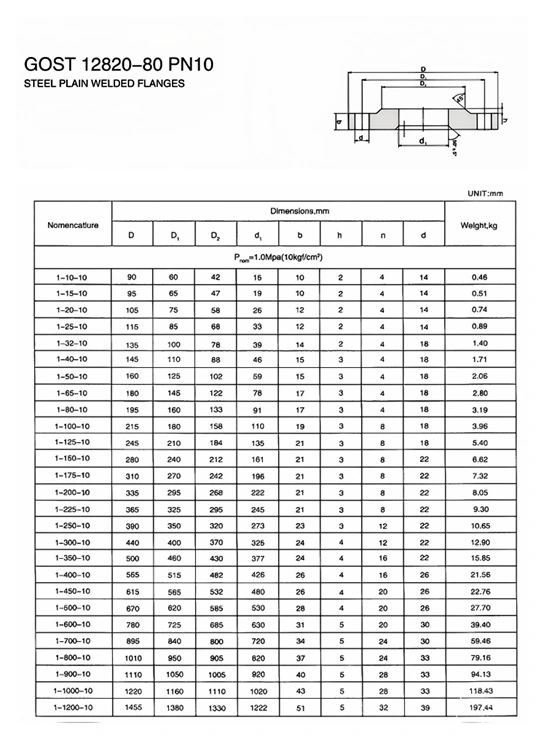

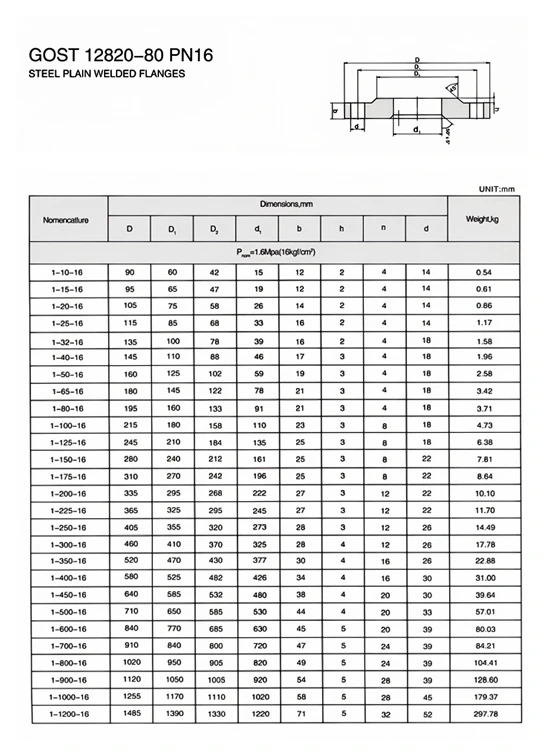

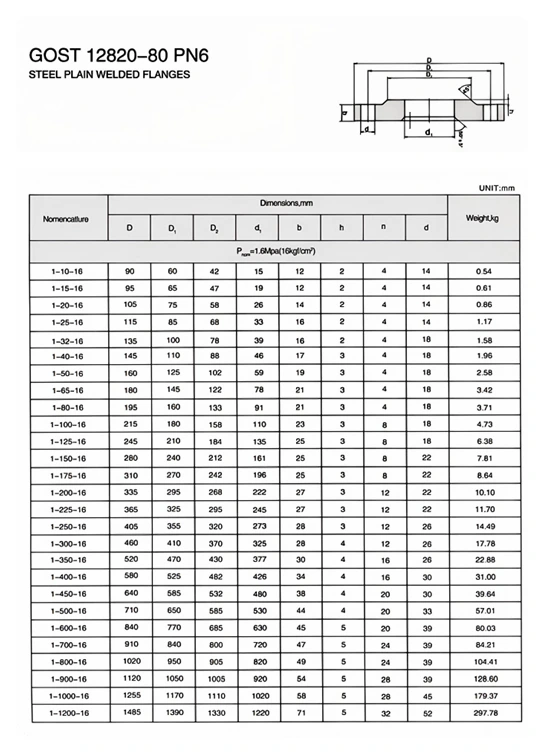

Especificaciones técnicas

Preguntas frecuentes

P: ¿Cuáles son los estándares básicos comunes para las bridas GOST 12820-80?

R: GOST 12820-80 es un estándar antiguo clásico, especializado en bridas deslizantes de acero de presión media y baja; GOST 33259-2015 es una nueva versión de la norma maestra general, que reemplaza completamente el sistema anterior, cubre todos los niveles de presión y todo tipo de bridas y se acopla a las empresas rusas modernas y a los proyectos de certificación EAC.

P: ¿Se pueden reemplazar y acoplar los dos estándares entre sí?

R: Los tamaños convencionales son compatibles, pero para alta presión, superficie de sellado, espesor de pared y parámetros de pernos, prevalecerá GOST 33259-2015; GOST 12820-80 se puede utilizar para el mantenimiento de equipos antiguos y se debe implementar la nueva norma de 2015 para proyectos de construcción nuevos.

P: ¿Cómo elegir entre bridas deslizables GOST y bridas con cuello soldado?

R: Las bridas deslizantes GOST 12820-80 son adecuadas para tuberías de temperatura normal, presión media y baja, suministro general de agua y drenaje/proceso; Las bridas con cuello soldado GOST 33259-2015 son resistentes a altas temperaturas y altas presiones, antivibraciones y se utilizan para petróleo y gas, industria química, vapor principal y otras tuberías de alto riesgo.

P: ¿Cuáles son los tipos de superficies de sellado comunes de las bridas GOST 12820-80?

A: RF (cara elevada, la más utilizada), FF (cara plana), MFM (cara macho-hembra), TG (cara machihembrada), RJ (cara de junta anular, configuración de gama alta del nuevo estándar, dedicada al sellado de metales a alta temperatura y alta presión).

P: ¿Qué tuberías y pernos coinciden con las bridas GOST 12820-80?

R: Se combina con tubos de acero estándar GOST y pernos y tuercas especiales GOST. Las juntas se seleccionan entre juntas de goma estándar GOST, juntas en espiral y juntas de anillo metálico. El conjunto completo de combinación evita fugas.
