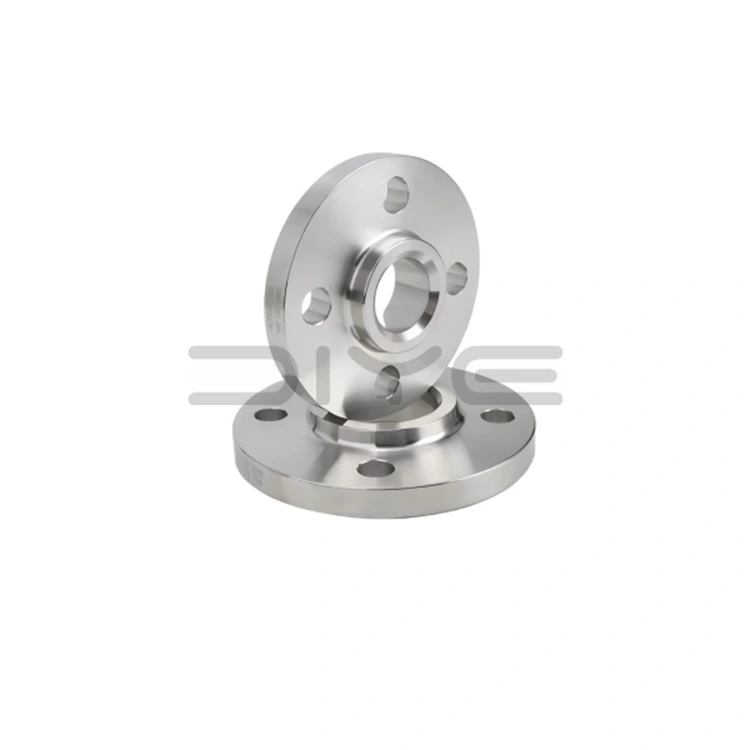

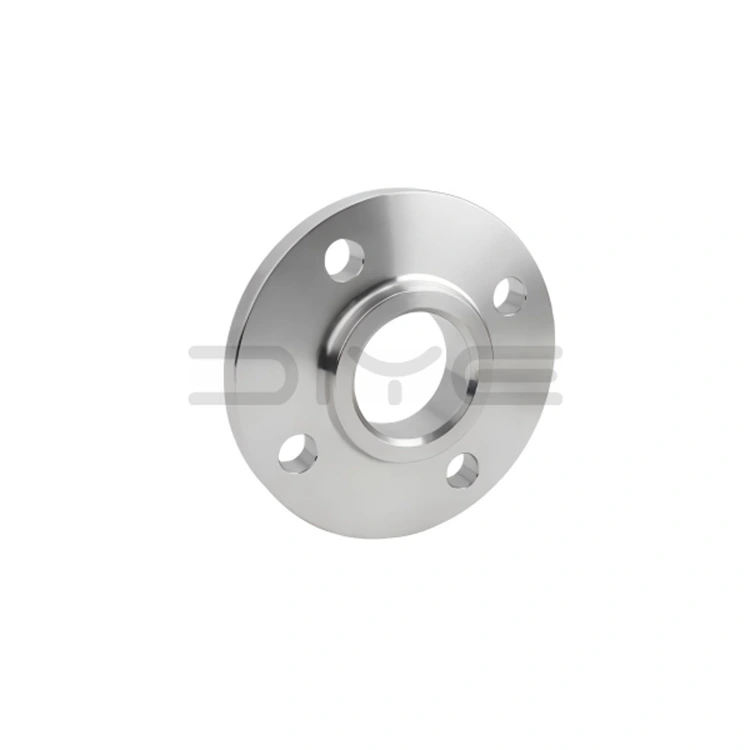

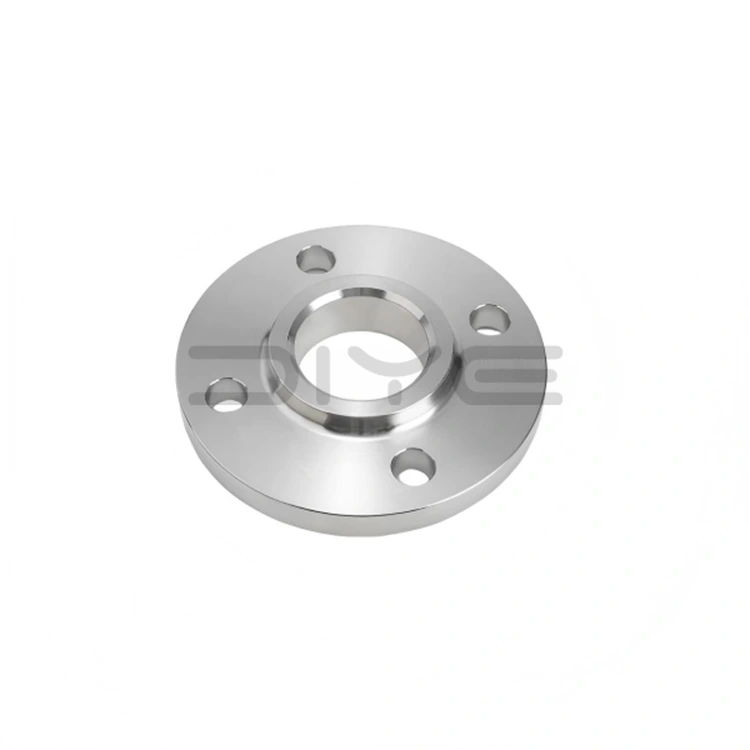

Brida de soldadura deslizable

Las bridas de soldadura deslizantes son el producto principal de DIYE VALVE y se utilizan para lograr conexiones desmontables entre tuberías, válvulas, bombas y recipientes a presión. Presentan una estructura simple, una instalación conveniente y una alta rentabilidad, lo que las convierte en uno de los tipos de bridas más utilizados en el campo industrial.

Su principio de funcionamiento principal es formar un sello confiable comprimiendo la junta, evitando fugas de medios durante la operación de la tubería. Al mismo tiempo, mejoran la resistencia estructural de la junta de la tubería, resisten la vibración y la presión, facilitan la inspección, el mantenimiento y la modificación de la tubería del equipo, y reducen los costos de operación y mantenimiento del sistema.

Especificaciones y estándares del producto

1. Cumple estrictamente con los estándares internacionales

La brida de soldadura deslizante DIYE VALVE cumple estrictamente con los estándares ASME B16.5 (diámetro estándar) y ASME B16.47 (diámetro grande personalizado). Los componentes coincidentes cumplen con los estándares ASTM, lo que garantiza compatibilidad e intercambiabilidad con sistemas de tuberías internacionales.

2. Gama completa de especificaciones y capacidades de personalización

- Clasificaciones de presión: Clase estándar 150 a 2500, que cubre la mayoría de las condiciones operativas de presión media y baja.

- Diámetros Estándar: NPS 1/2″–24″, aptos para tuberías de proceso convencionales.

- Servicios de personalización: admite diámetros grandes, diámetros especiales, espesores especiales y superficies de sellado especiales para satisfacer las necesidades individuales.

3. Opciones de superficie de sellado

- RF (Raised Face): Adecuado para condiciones generales de funcionamiento convencional, el más utilizado.

- MFM (Mixed Face): Evita el desprendimiento de la junta, apto para medios que contengan partículas o erosión.

- FF (Plano): Adecuado para aplicaciones de presión atmosférica, equipos y tuberías esmaltadas y plásticas.

Ventajas principales

1. Alta rentabilidad: estructura simple, bajo costo de fabricación, instalación rápida, acortamiento del tiempo de construcción y reducción de los costos laborales.

2. Rendimiento confiable: estricto control de calidad durante todo el proceso, desde las materias primas hasta la producción, fuerte resistencia a la presión, resistencia a las vibraciones y capacidades de prevención de fugas.

3. Amplia compatibilidad: Adaptable a diversos materiales y sistemas de tuberías, cumple con los estándares internacionales y facilita el reemplazo y el mantenimiento.

Escenarios de aplicación

La brida de soldadura deslizante se usa ampliamente en proyectos químicos, petroleros, energéticos, HVAC y diversos proyectos de ingeniería industrial, especialmente adecuada para tuberías de proceso convencionales de presión media y baja. Es una opción de conexión de tubería ideal para escenarios que requieren una instalación conveniente y una alta rentabilidad.

Servicios de valor agregado

1. Tratamiento de superficies: Brinda servicios de decapado y pasivación, y servicios de recubrimiento anticorrosión para extender la vida útil del producto.

2. Soporte de documentación: proporciona documentación técnica multilingüe y documentos aduaneros de comercio exterior para un comercio internacional conveniente y uso in situ.

3.Soporte de personalización: un equipo técnico profesional proporciona soluciones personalizadas integrales para satisfacer las necesidades específicas del cliente.

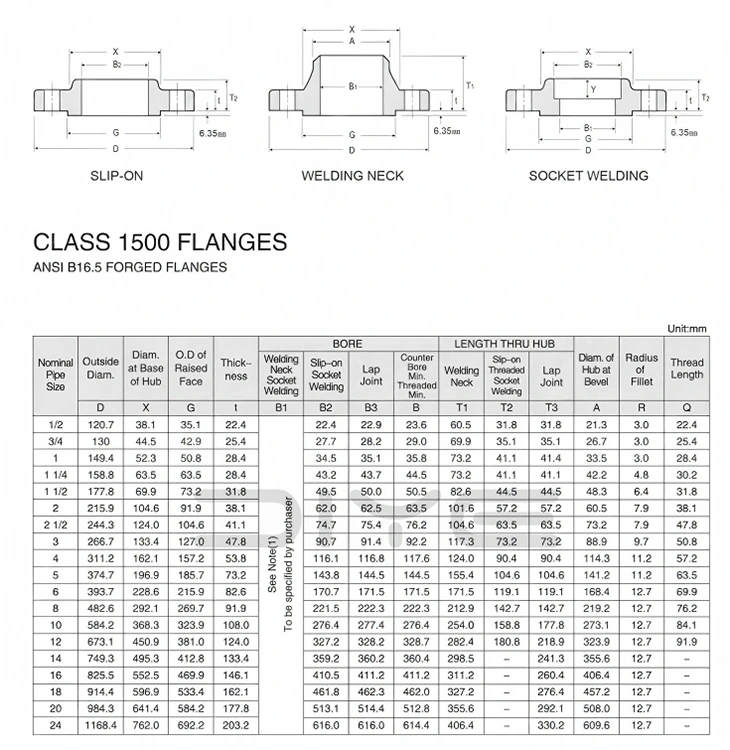

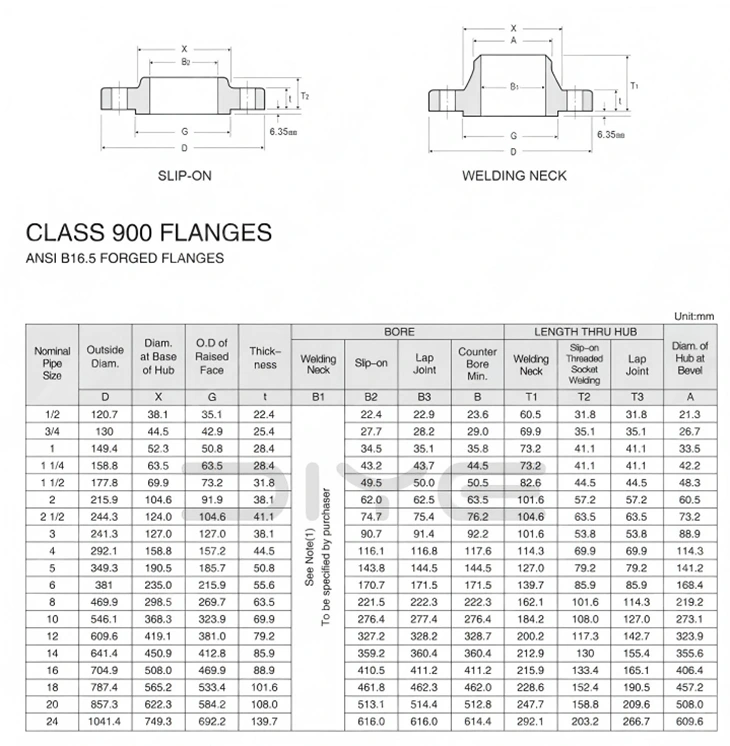

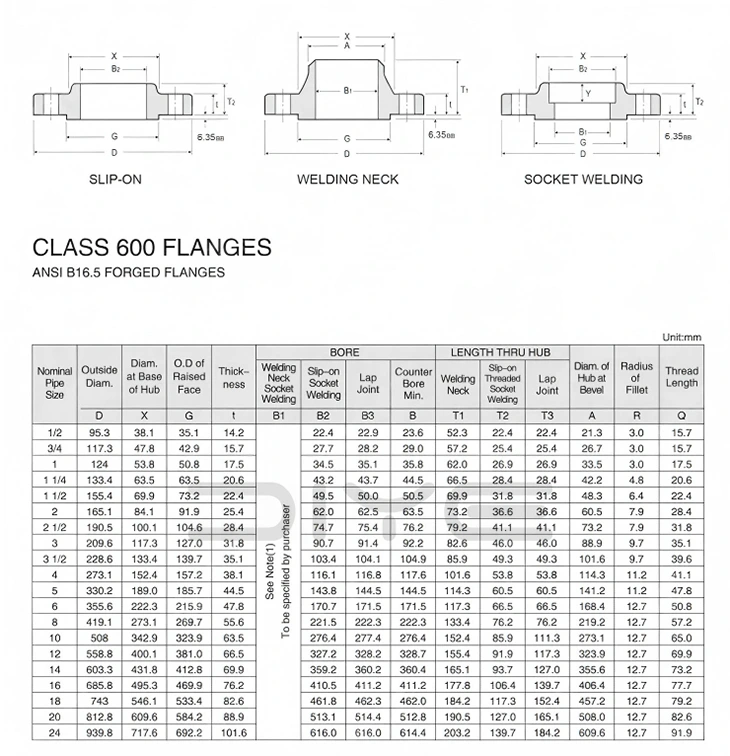

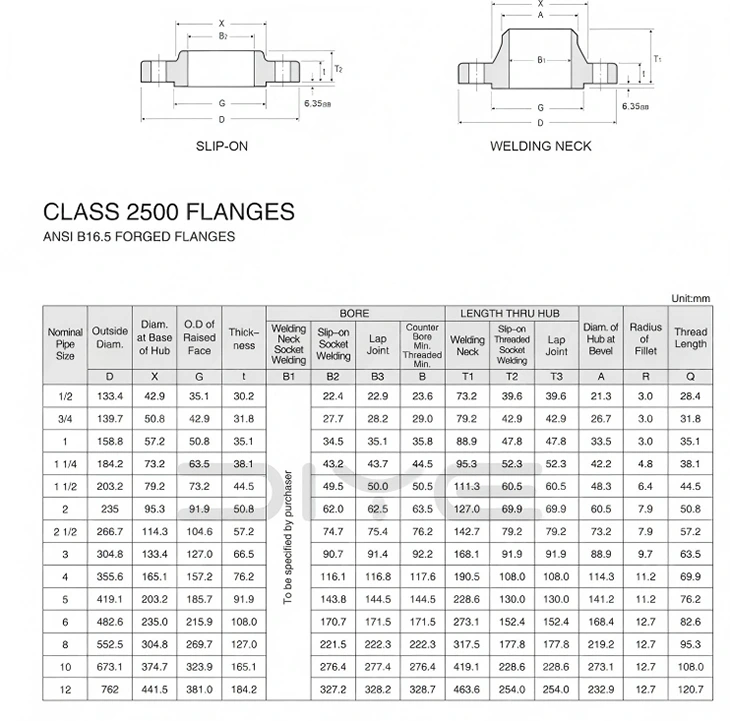

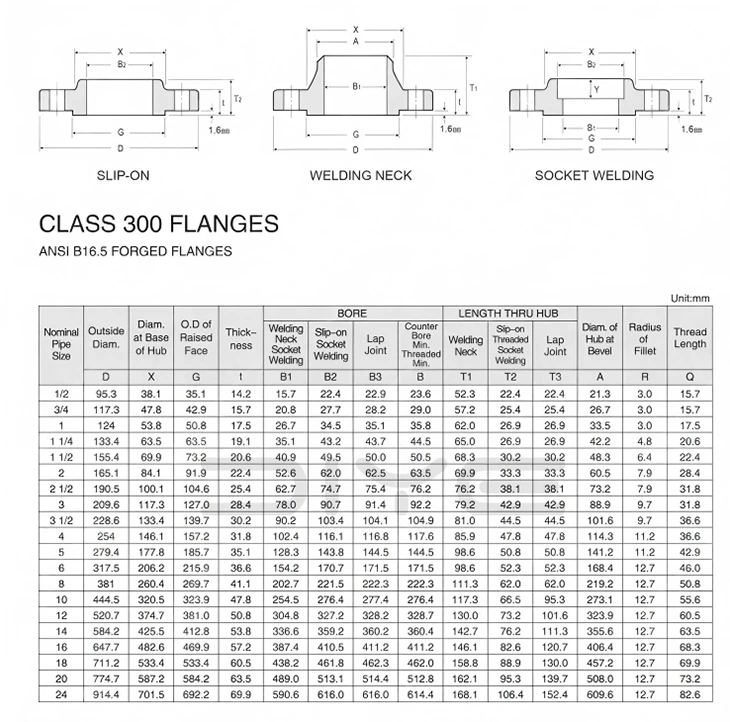

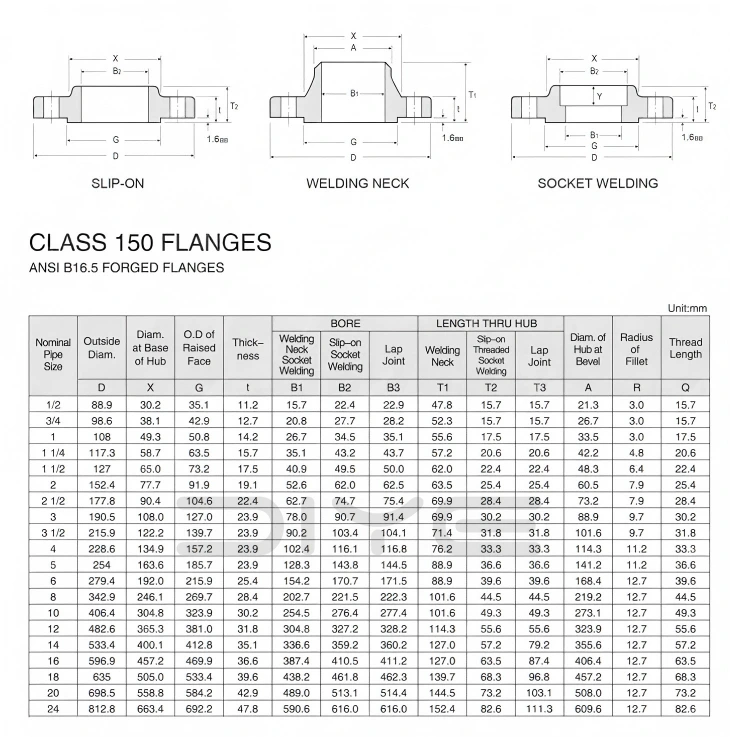

Parámetros técnicos

DIYE VALVE, una fábrica china con muchos años de experiencia en la producción y exportación de bridas, posee un equipo técnico profesional y un estricto sistema de control de calidad para garantizar que cada brida de soldadura deslizante cumpla con los estándares internacionales y los requisitos del cliente. Estamos comprometidos a convertirnos en un proveedor de bridas de confianza a nivel mundial.

Preguntas frecuentes

P: ¿Qué parámetros se deben proporcionar al solicitar bridas estándar americanas?

A: Estándar (ASME B16.5/B16.47) + Tamaño NPS + Clase de presión nominal + Modelo (WN/SO/BL, etc.) + Superficie de sellado + Material + Requisitos de entrega.

P: ¿Cómo elegir entre superficies de sellado RF y RJ en bridas estándar americanas?

A: RF (cara elevada): tipo universal, adecuado para juntas enrolladas en espiral, suficiente para la mayoría de las condiciones de trabajo de presión media y baja;

RJ (Ring Joint Face): Exclusivo para alta temperatura y alta presión, combinado con juntas de anillo metálicas octogonales/elípticas, utilizadas para cabezales de pozos de petróleo y gas, autoclaves y tuberías principales de vapor.

P: ¿Cuál es el límite técnico entre las bridas ASME B16.5 y B16.47?

A: B16.5: Bridas de tuberías convencionales, NPS 1/2″～NPS 24″, la fuerza principal para tuberías petroquímicas y de procesos;

B16.47: Bridas de tuberías de gran diámetro, NPS>24″, divididas en Serie A y Serie B, utilizadas para tuberías de larga distancia e interfaces grandes en parques de tanques.

P: ¿Cuáles son los grados habituales de acero al carbono/acero inoxidable para las bridas estándar estadounidenses?

· Forjados de acero al carbono: A105 (para condiciones de trabajo de alta temperatura);

· Forjados de acero inoxidable: A182 F304 / F316L;

· Acero aleado: A182 F11/F22 (para energía térmica de alta temperatura);

· Acero de baja temperatura: A350 LF2/LF3 (para condiciones de trabajo criogénicas).
