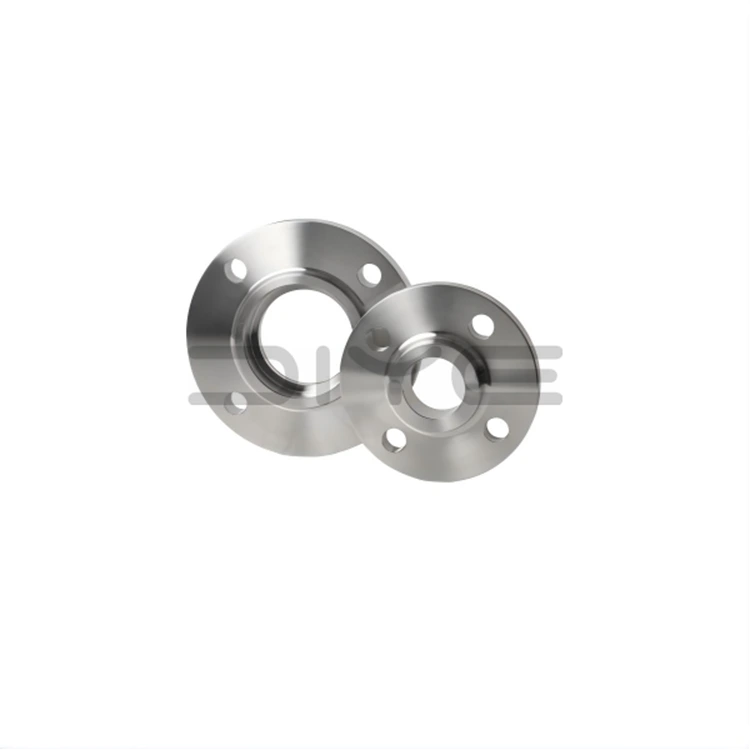

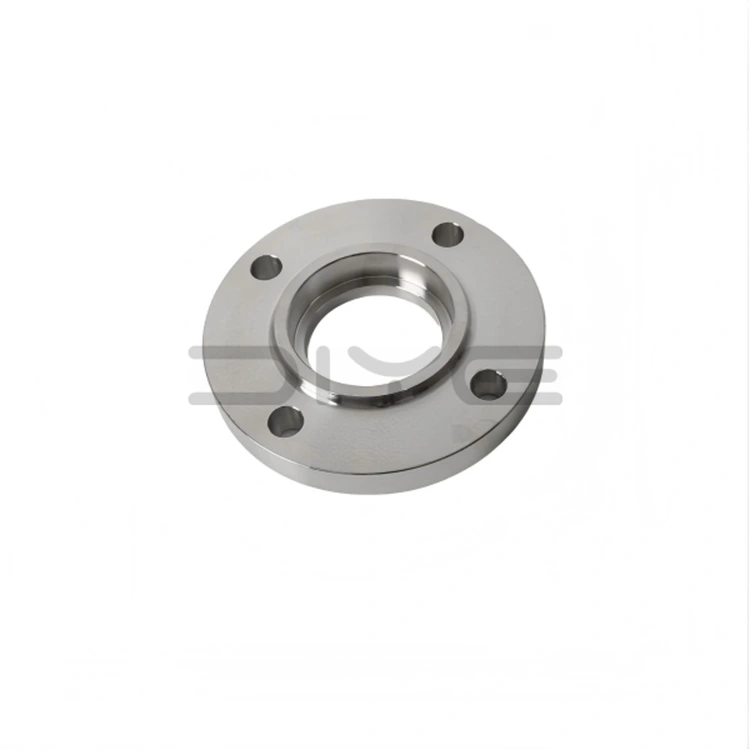

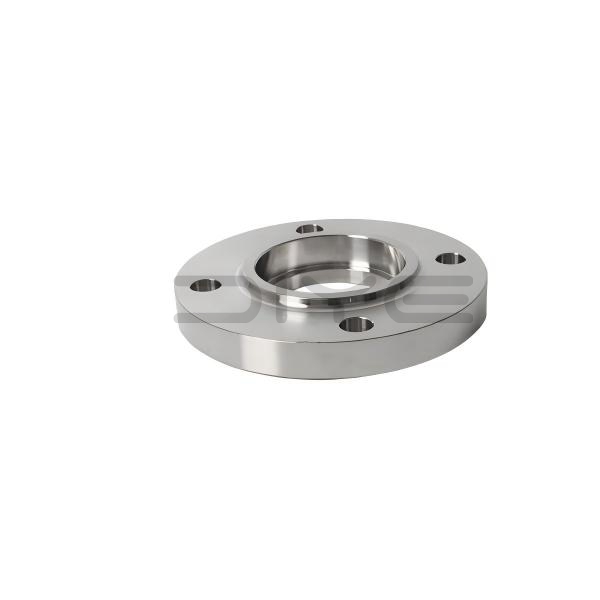

Brida de soldadura por zócalo

Una brida para soldadura por encaje es una brida forjada con cuello y una ranura interna en un extremo. Durante la instalación, la tubería de acero se inserta en el casquillo y se asegura con una soldadura de filete externa, eliminando la necesidad de biselar el extremo de la tubería o usar una placa de soporte de soldadura a tope. Los productos se fabrican principalmente de acuerdo con los estándares ASME B16.5, que cubren presiones nominales de Clase 150 a Clase 2500, lo que los convierte en la conexión desmontable preferida para sistemas de tuberías de alta presión y diámetro pequeño.

Tipos de superficies de sellado estándar

1. RF (cara elevada): el tipo convencional de la industria, compatible con juntas enrolladas en espiral y juntas de PTFE, adecuado para condiciones generales de funcionamiento.

2. RJ (Junta de anillo): Diseñado para condiciones extremas de alta temperatura y alta presión, compatible con juntas de anillo metálico.

3. MFM (cara coincidente): Previene la erosión y compresión de la junta, mejorando la estabilidad del sellado en condiciones adversas.

Principio de funcionamiento y proceso de soldadura.

1. Inserción de la tubería: Inserte la tubería en el casquillo hasta que haga contacto con el escalón interno, luego retraiga ligeramente para permitir un espacio de expansión térmica.

2. Soldadura de filete: Realice soldaduras de filete externas continuas en la unión de la pared exterior de la tubería y el cuello de la brida.

3. Sellado y alivio de tensiones: La soldadura proporciona fijación y sellado estructural; el espacio interno absorbe la expansión térmica, evitando el agrietamiento de la soldadura.

4. Pruebas no destructivas: La soldadura puede someterse a pruebas de penetración PT para garantizar el rendimiento de sellado de precisión de sistemas críticos de pequeño diámetro.

Ventajas estructurales centrales

1. Brida de soldadura por encaje autocentrante: La brida de soldadura por encaje incorporada permite la alineación automática de la tubería, lo que simplifica la instalación y garantiza una alta coaxialidad.

2. Estructura forjada integral: el diseño de cuello forjado de una pieza proporciona una rigidez excelente y una resistencia a la presión estable.

3. Soldadura eficiente y conveniente: Solo se requieren soldaduras de filete externas, lo que permite una construcción rápida y elimina la necesidad de soldadura de penetración total.

4. Protección contra el estrés térmico: se proporciona un espacio de expansión exclusivo en la parte inferior de la tubería para liberar el estrés térmico de alta temperatura y evitar fallas en las juntas.

Especificaciones y opciones de materiales

1. Tamaños estándar: principalmente DN15–DN50 (NPS 1/2″–2″), optimizados para sistemas de alta presión de diámetro pequeño.

2. Clasificaciones de presión: las especificaciones comúnmente utilizadas son Clase 300/600 y superiores, adecuadas para condiciones de presión media y alta.

3. Tipos de materiales: Disponible en acero al carbono ASTM A105, acero inoxidable 304/316L, acero aleado y acero forjado para baja temperatura.

Escenarios de aplicación y capacidades de servicio

Las bridas para soldadura por zócalo DIYE VALVE se utilizan ampliamente en proyectos de petróleo y gas, productos químicos, generación de energía e ingeniería internacional. Ofrecemos tamaños estándar en stock, así como soluciones totalmente personalizadas para tamaños no estándar y materiales especiales. Cada producto viene con un informe completo de inspección de calidad del fabricante original, certificado de material, datos de detección de fallas y un conjunto completo de documentos de exportación, lo que garantiza el pleno cumplimiento de los requisitos de diversos proyectos en todo el mundo.

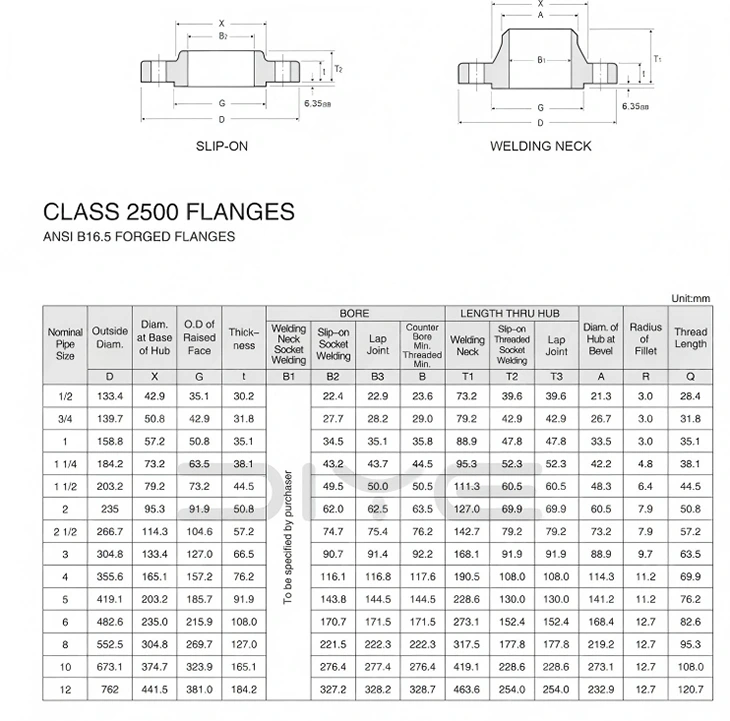

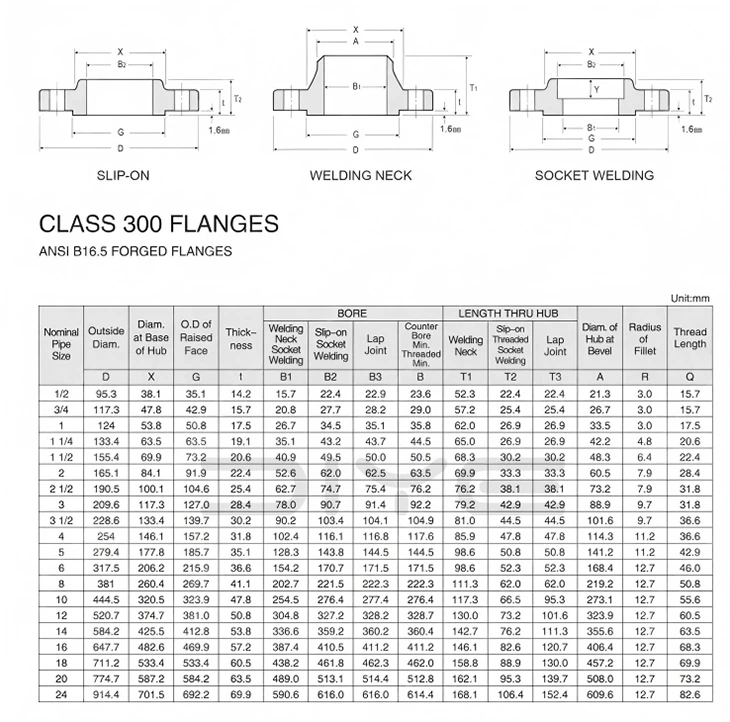

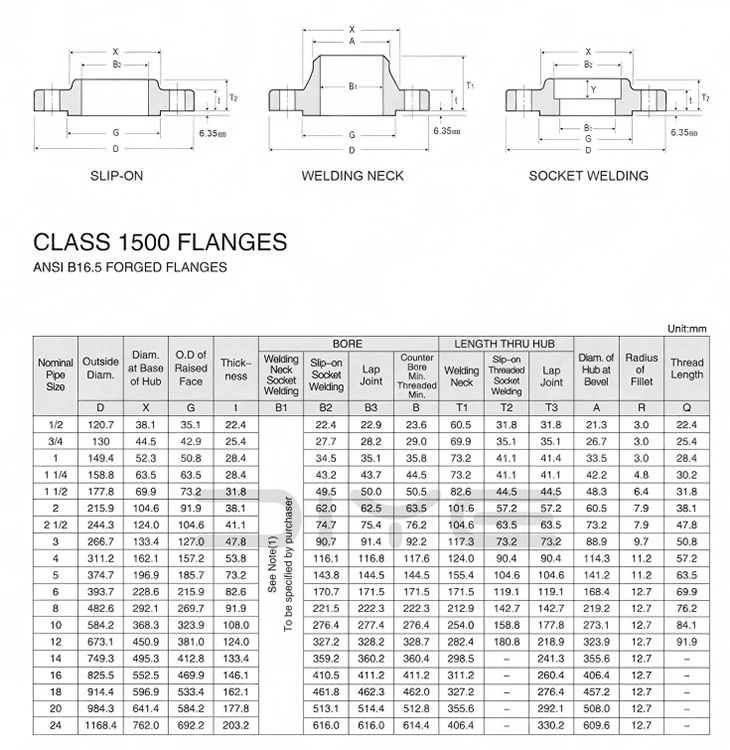

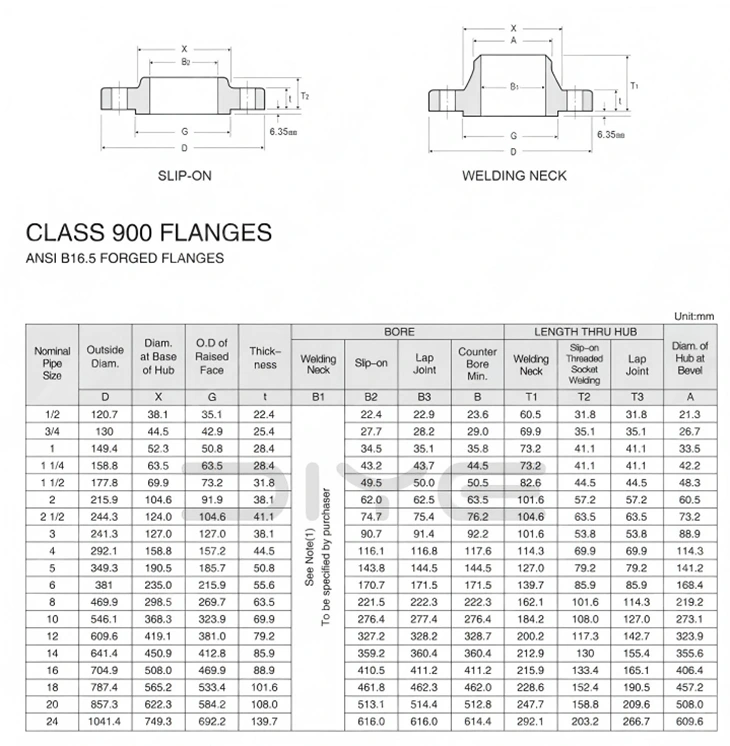

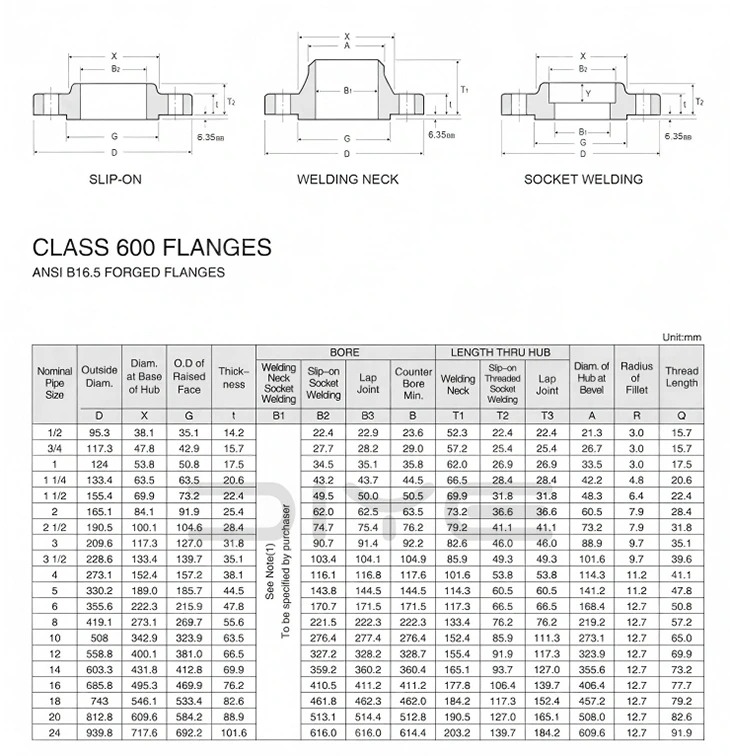

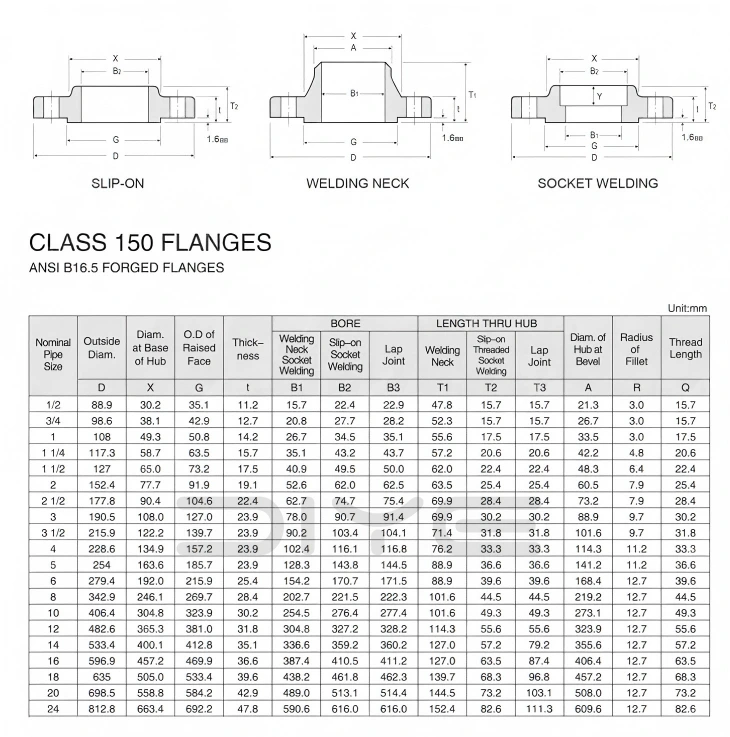

Parámetros técnicos
