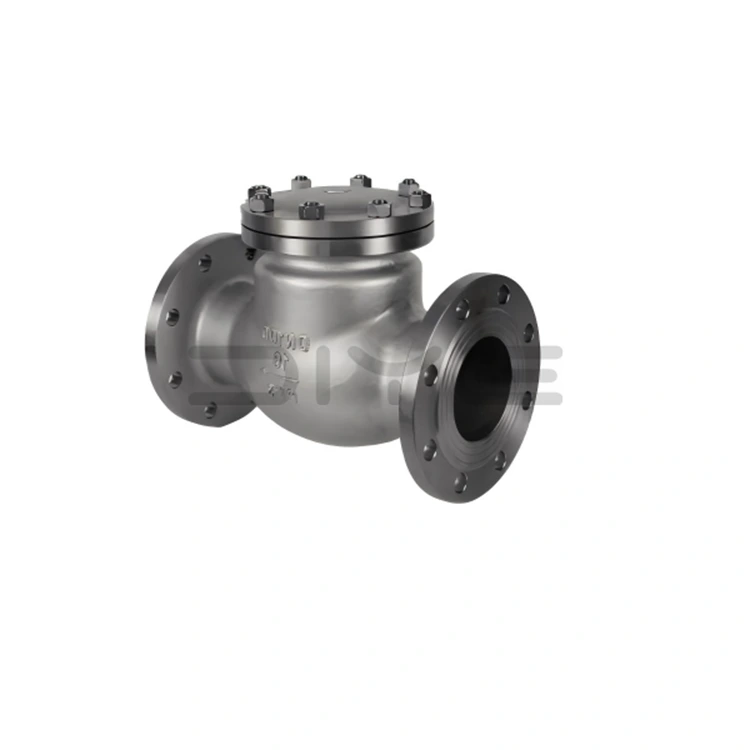

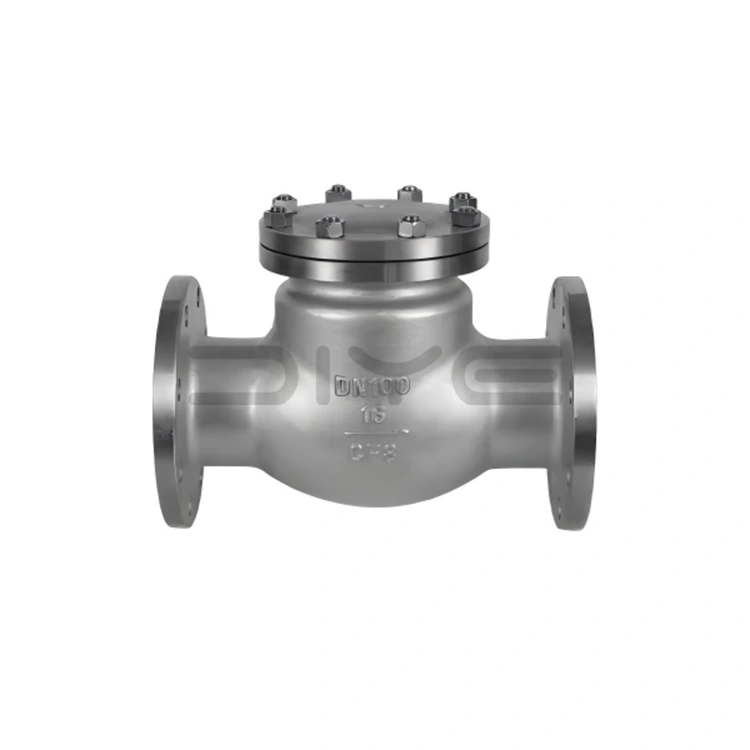

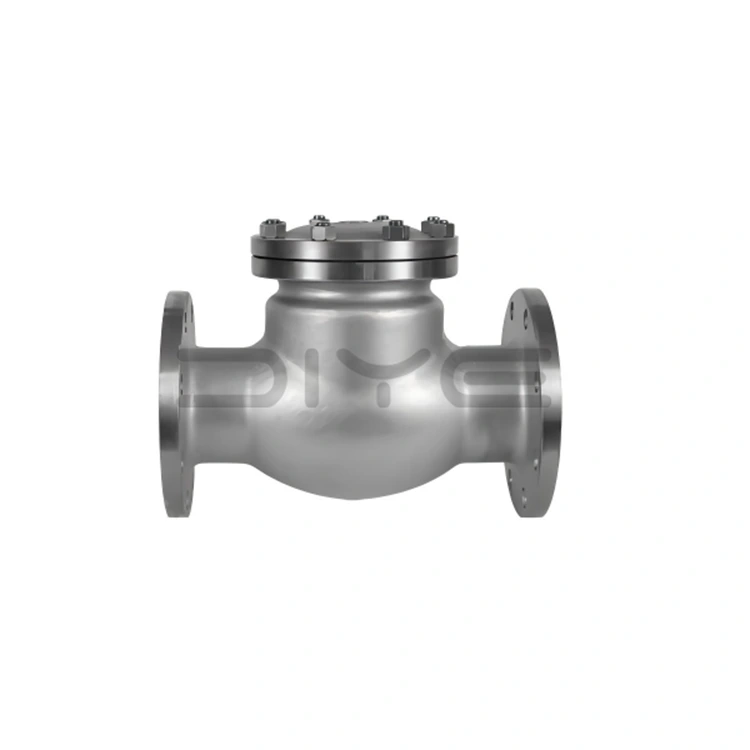

Válvulas de retención con bridas oscilantes DIN

Las válvulas de retención con bridas oscilantes DIN DIYE son válvulas automáticas diseñadas con precisión que cumplen totalmente con los estándares alemanes básicos, incluidos DIN 3356, DIN 3202 y DIN EN 1092-1. Las válvulas funcionan de forma autónoma en función de la presión del medio, sin necesidad de actuadores externos. Proporcionan un mecanismo confiable y libre de mantenimiento que evita consecuencias catastróficas por el reflujo, protegiendo la infraestructura crítica de las tuberías.

Principio de funcionamiento y funciones principales

1. Operación automática

El disco de la válvula de válvulas de retención con bridas oscilantes DIN se abre libremente bajo la presión del medio que fluye hacia adelante; cuando el sistema se detiene, se despresuriza o experimenta una tendencia de reflujo, el disco de la válvula se cierra instantáneamente bajo su propio peso y la contrapresión del reflujo.

2. Funciones básicas de protección

- Prevención de reflujo: Forma un sello hermético, evitando el flujo inverso del medio.

- Mitigación del Golpe de Ariete: Absorbe el impacto hidráulico, reduciendo significativamente la presión en tuberías y equipos.

- Protección del sistema: Protege bombas, compresores, recipientes a presión e intercambiadores de calor de daños causados ​​por golpes de presión inversa.

Características de diseño y parámetros técnicos.

1 Método y estándares de conexión

Utiliza conexiones de brida estándar DIN, lo que simplifica la instalación y el mantenimiento; La longitud estructural cumple estrictamente con la norma DIN 3202.

2 Amplia aplicabilidad y versatilidad

Las válvulas de retención con bridas oscilantes DIN cubren toda la gama de diámetros desde DN15 hasta DN1000; Las clasificaciones de presión incluyen PN10, PN16, PN25, PN40, PN63 y PN100, y satisfacen las diversas necesidades desde redes de tuberías de baja presión hasta sistemas de procesos industriales de alta presión.

3 Estructura superior

Los canales de flujo cuidadosamente diseñados minimizan la pérdida de presión; Las superficies de sellado de alta precisión garantizan un sellado hermético y fiable incluso bajo fluctuaciones de presión y diversas condiciones de medios.

4. Compatibilidad de medios

Adecuado para agua, vapor, productos derivados del petróleo y diversos medios ácidos, alcalinos y corrosivos.

Escenarios de aplicación y cobertura de mercado

Nuestras válvulas de retención con bridas oscilantes DIN son el producto preferido para los sistemas de tuberías estándar alemanes en Europa y en todo el mundo, y garantizan un control de flujo unidireccional estable en varias industrias exigentes, que incluyen:

1. Industria petroquímica y de procesamiento químico

2. Industria de generación de energía (energía térmica y nuclear)

3. Industria metalúrgica y minera

4. Industria municipal de abastecimiento y drenaje de agua.

5. HVAC, gas e ingeniería marina

6. Proyectos de ingeniería de exportación de estándares europeos internacionales

Fabricación y garantía de calidad

1. Cualificaciones y experiencia profesionales: aprovechando su profunda experiencia en la industria, DIYE VALVE logra la producción en masa de todas las especificaciones de válvulas de retención DIN, garantizando una calidad estable y confiable.

2. Cumplimiento de estándares autorizados: cada válvula utiliza materiales estándar alemanes, procesos de forjado de precisión y se somete a rigurosas pruebas de presión.

3.Garantía de integridad: Proporcionamos informes de pruebas de materiales (MTR) completos y datos de pruebas de presión de fábrica para cada pedido, lo que garantiza la trazabilidad y el cumplimiento total durante todo el proceso.

4.Soluciones personalizadas: Además de los productos estándar, brindamos profesionalmente servicios de válvulas personalizados utilizando materiales especiales y tamaños no estándar, ofreciendo soluciones de suministro integral para proyectos complejos de ingeniería europeos e internacionales.

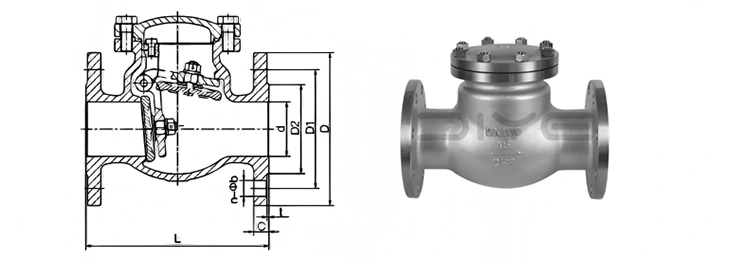

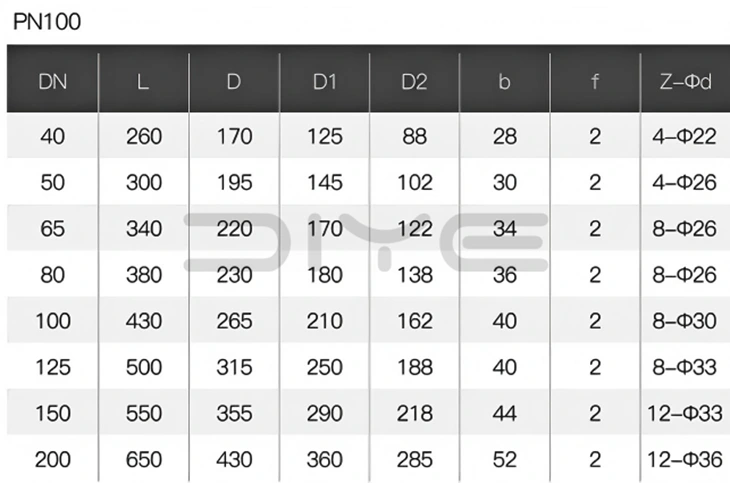

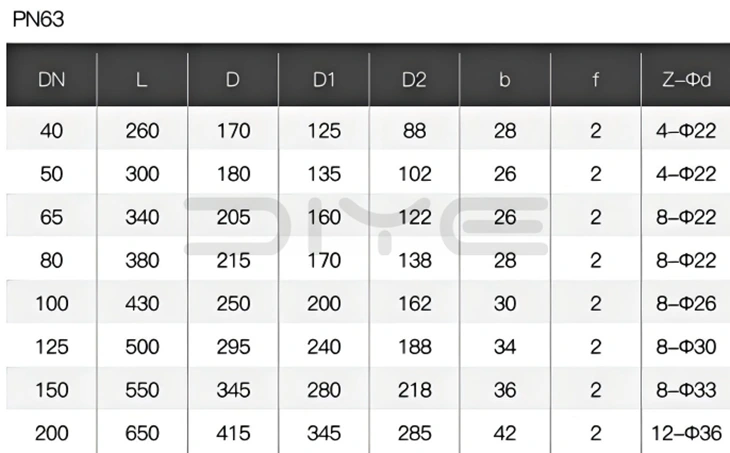

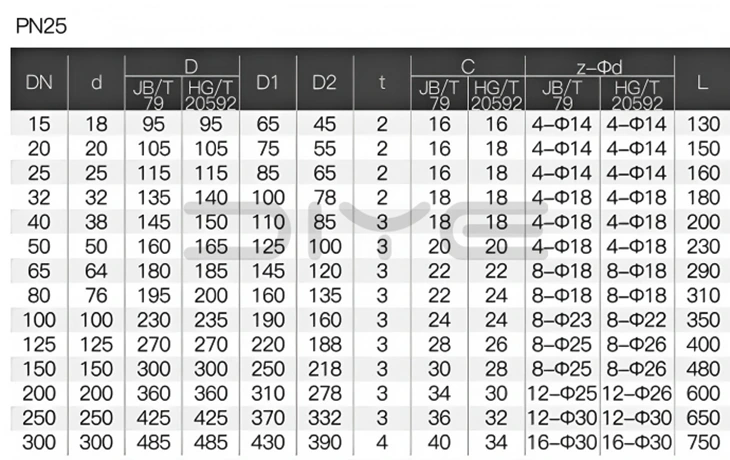

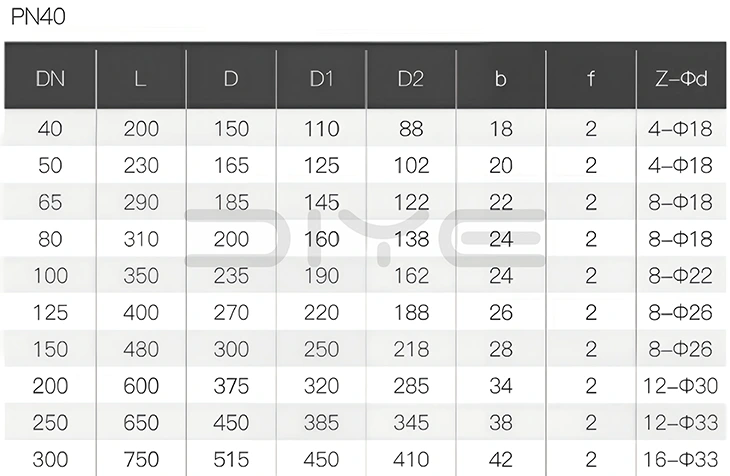

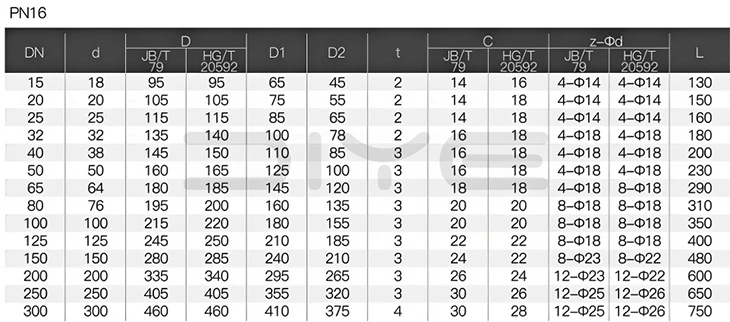

Dibujos Técnicos

Preguntas frecuentes

P: ¿Qué estándares básicos cumplen las válvulas de retención con bridas oscilantes DIN?

R: Siguen principalmente las normas DIN 3205, DIN 3206, DIN 3207, DIN 3351 y DIN 3352. Para la conexión de bridas, implementan DIN EN 1090 / DIN EN 1091 / DIN EN 1092, lo que garantiza una perfecta combinación e intercambiabilidad con tuberías, bridas y juntas estándar alemanas.

P:¿Qué se debe tener en cuenta al instalar una válvula de retención con bridas?

R: Confirme la flecha de dirección del flujo en el cuerpo de la válvula e instálela estrictamente de acuerdo con la dirección del flujo del medio. Instalarlo al revés provocará un bloqueo total del flujo y la pérdida de la función de verificación.

P: ¿Por qué siempre hay ruidos y vibraciones anormales en la válvula de retención con bridas?

R: Esto se debe principalmente a que se instala cerca del codo, a una velocidad de flujo excesiva o al impacto del disco de la válvula en el tope. Se recomienda aumentar la sección de tubería recta, cambiar a una estructura de cierre lento o ajustar la velocidad del flujo de la tubería.

P: ¿Pueden proporcionar un juego completo de válvulas de retención DIN estándar alemanas?

R: Como fabricante, Diye fabrica válvulas de retención con bridas oscilantes DIN en todos los tamaños. Realizamos estrictamente mecanizado, pruebas de presión y marcado de acuerdo con los estándares alemanes. Podemos proporcionar un conjunto completo de informes de materiales y datos de pruebas de presión de fábrica, y admitir la personalización de calibres y materiales especiales.
