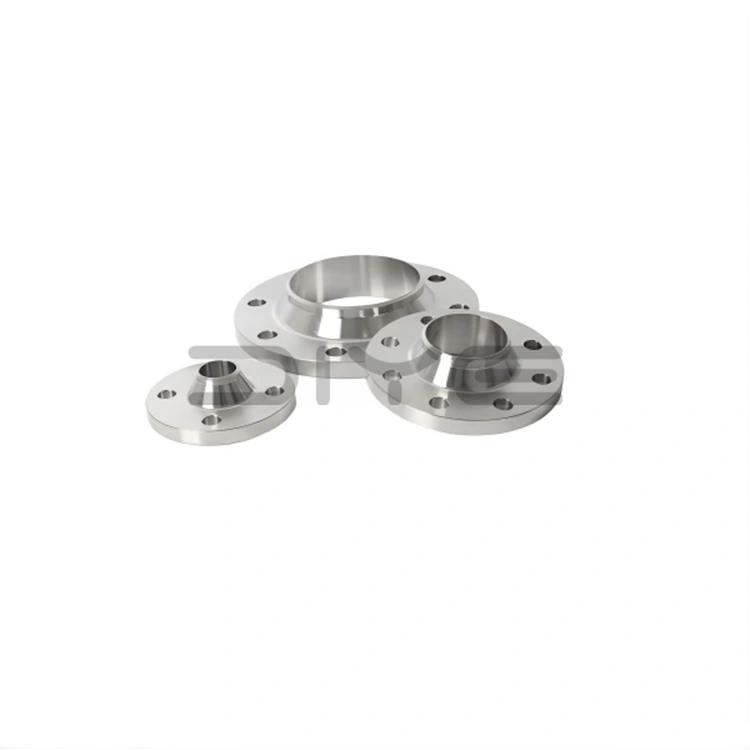

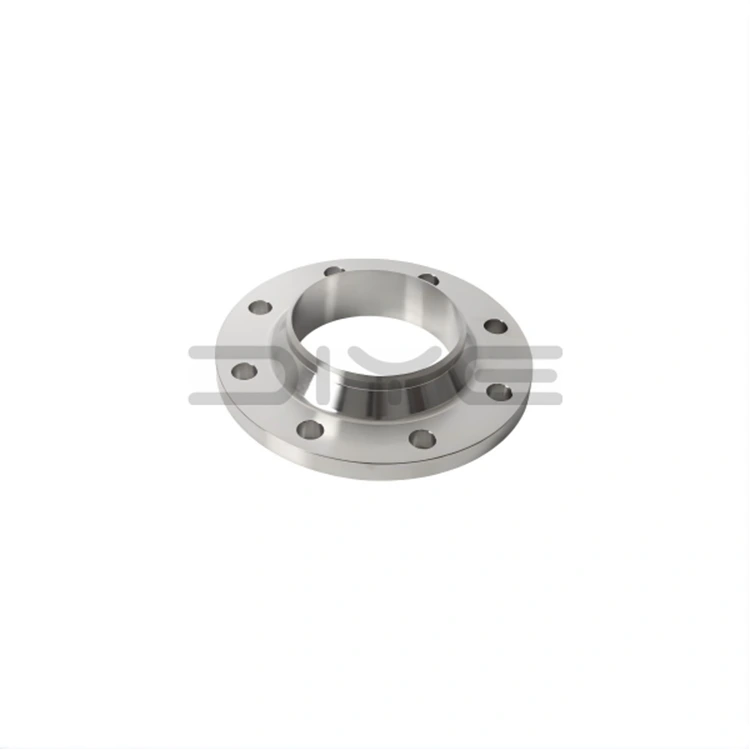

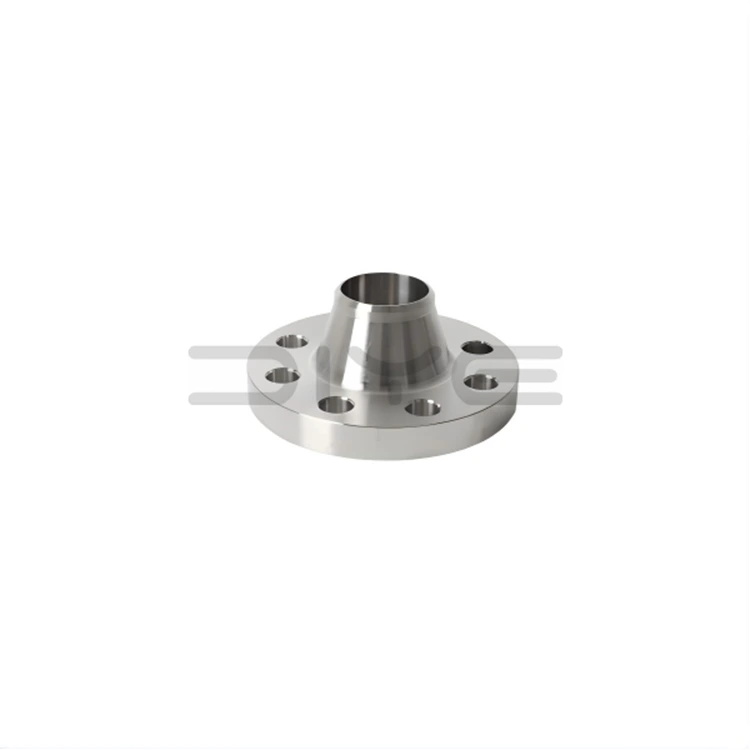

Brida de cuello soldado ANSI B16.5

Cada brida de cuello soldado ANSI B16.5 de DIYE VALVE se somete a pruebas rigurosas, que incluyen inspección dimensional, verificación de materiales, pruebas ultrasónicas y pruebas de presión, lo que garantiza el pleno cumplimiento de ANSI B16.5 y los estándares de calidad internacionales. Nuestro proceso de producción verticalmente integrado, desde las materias primas hasta los productos terminados, garantiza una calidad constante del producto, trazabilidad y rendimiento confiable en diversas aplicaciones críticas.

Diseño y Estructura

1. Cumplimiento de estándares: Totalmente compatible con los estándares ANSI/ASME B16.5, que cubren presiones nominales de 150 a 2500 y diámetros nominales (NPS) de 1/2 pulgada a 24 pulgadas, con soporte para diseños personalizados de gran diámetro.

2. Construcción forjada integral: Las bridas con cuello soldado ANSI B16.5 presentan un diseño largo, cónico y de cuello alto con un arco de transición suave, forjadas con materiales estándar americanos de alta calidad, incluido acero al carbono A105, acero inoxidable F304/F316L y acero aleado.

3. Superficies de sellado de precisión: La cara elevada estándar (RF), la cara de unión del anillo (RJ) y la superficie rugosa de la cara (MFM) se mecanizan mediante mecanizado CNC para garantizar un ajuste hermético de la junta y un rendimiento sin fugas.

4. Conexión de soldadura a tope: diseñada para soldadura a tope de penetración total a tuberías, lo que garantiza una transferencia de tensión perfecta y elimina la concentración de tensión en la parte inferior del cubo.

Ventajas clave

1. Resistencia excepcional a la temperatura y la presión: especialmente diseñado para soportar ciclos térmicos severos, alta presión, vibración y fluencia térmica, adecuado para los entornos de trabajo más exigentes.

2. Sellado permanentemente estable: las juntas soldadas robustas y las superficies de sellado mecanizadas con precisión proporcionan un sello permanente y sin mantenimiento, crucial para entornos de medios peligrosos y tóxicos.

3. Rigidez estructural superior: El diseño de cuello alto de las bridas con cuello soldado ANSI B16.5 proporciona excelente rigidez, resistencia a la deformación y resistencia a la fatiga, lo que garantiza una larga vida útil bajo cargas cíclicas.

4. Inspeccionable y confiable: las soldaduras de penetración total permiten realizar pruebas no destructivas (NDT), lo que garantiza que la calidad del producto cumpla con los estrictos estándares de la industria.

5. Especificaciones completas y suministro estable: la producción interna garantiza un inventario amplio, entrega oportuna y la capacidad de proporcionar productos rentables a clientes globales.

Aplicaciones industriales

Las bridas con cuello soldado ANSI B16.5 de DIYE VALVE son el producto estándar preferido para los siguientes escenarios de aplicación clave:

1. Industria del Petróleo y del Gas: Oleoductos, refinerías y plataformas marinas.

2. Industria química: sistemas de alta temperatura, alta presión y medios corrosivos.

3. Industria de generación de energía: tuberías de vapor, circuitos de calderas y sistemas auxiliares de centrales eléctricas.

4. Recipientes a presión: Tanques de almacenamiento, reactores y equipos de proceso que requieren la máxima integridad.

5. Tuberías de Alta Integridad: Sistemas para el transporte de fluidos inflamables, explosivos y altamente tóxicos.

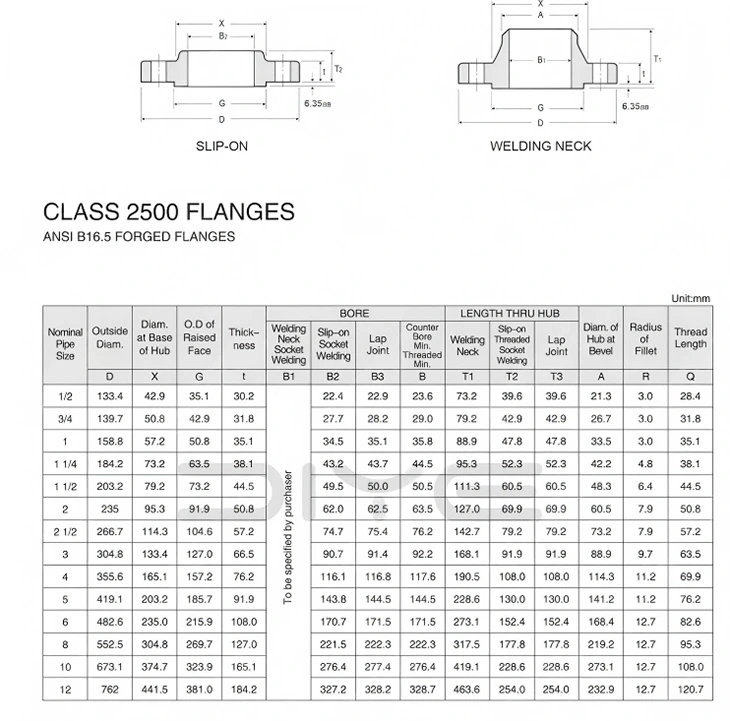

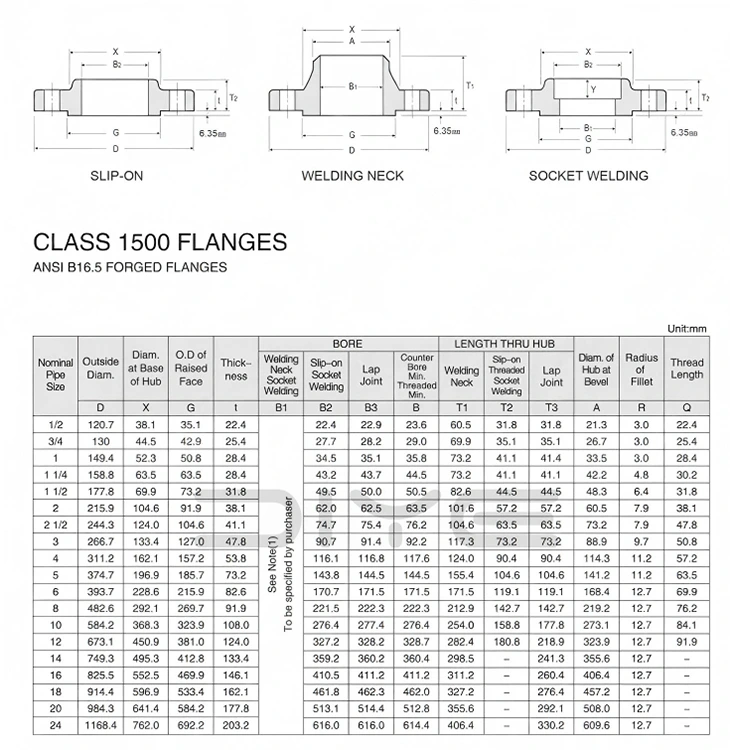

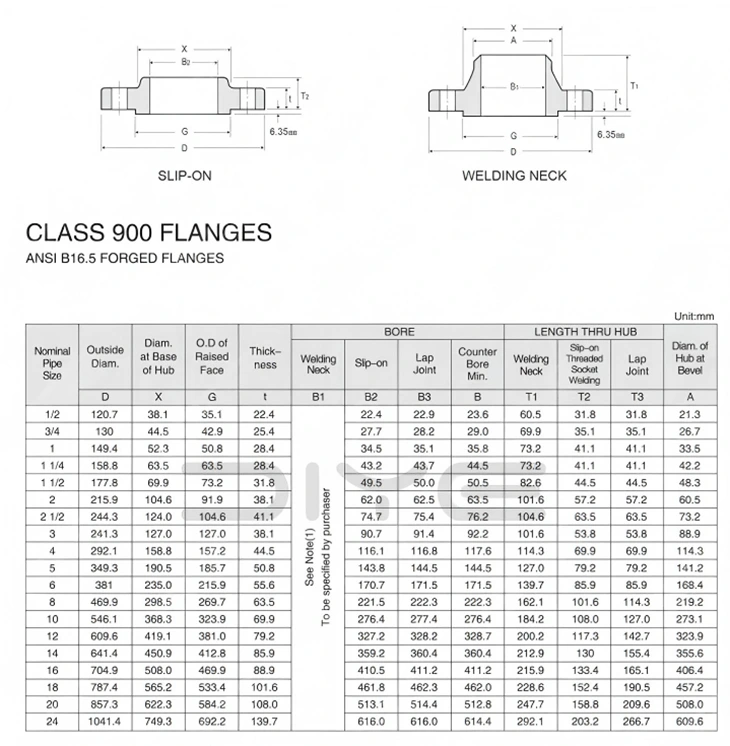

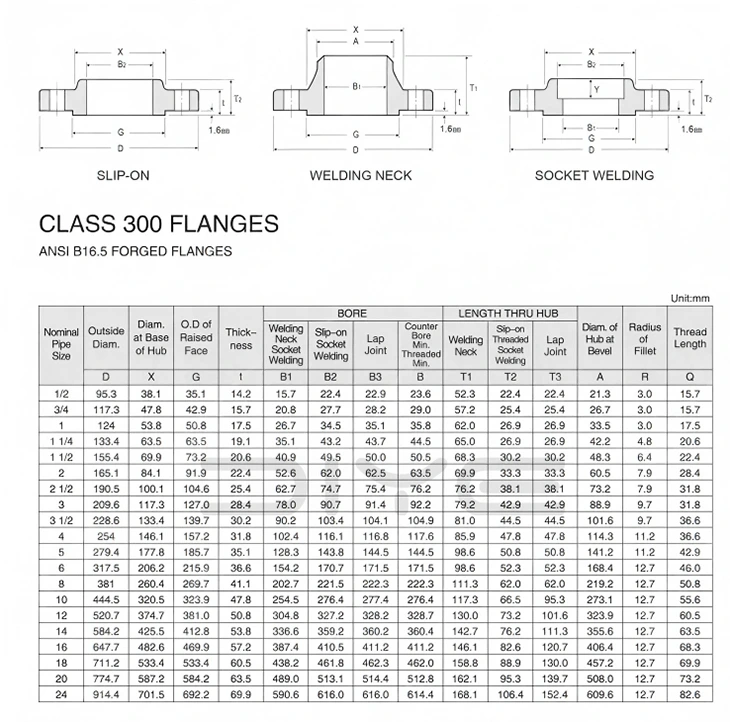

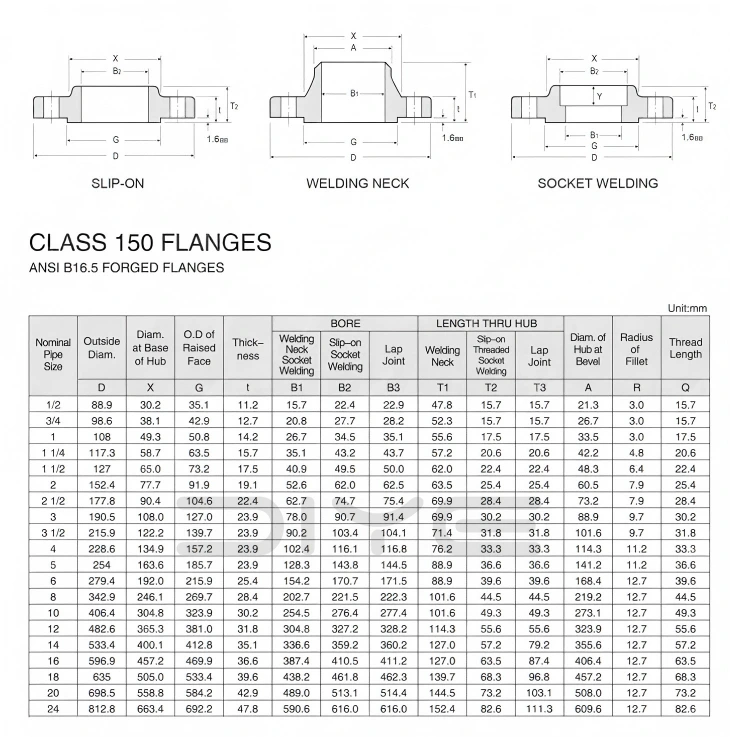

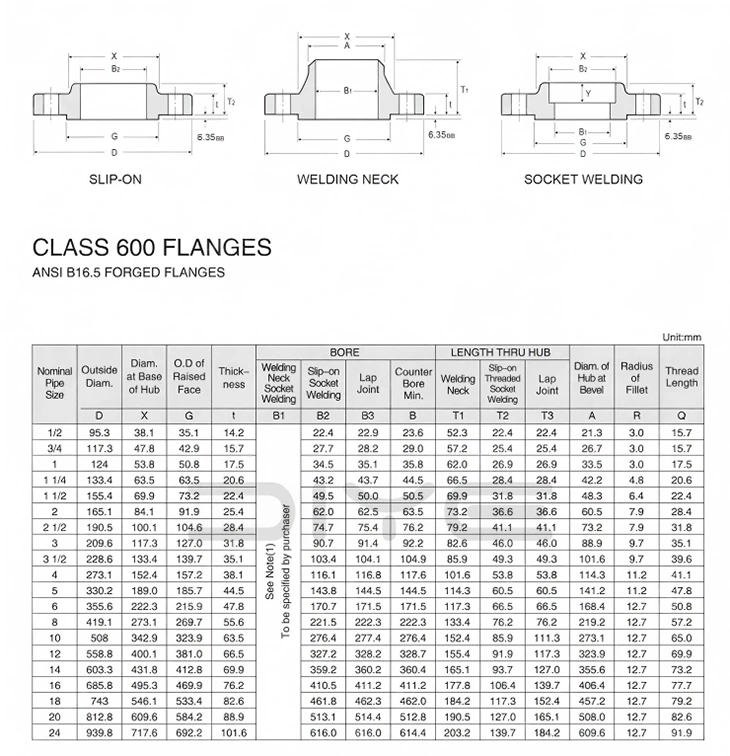

Parámetros técnicos

Preguntas frecuentes

P: ¿Se pueden intercambiar la clase de brida estándar estadounidense y la PN estándar china?

R: No se pueden intercambiar directamente. La clase se refiere a la clasificación de presión estándar estadounidense, que es diferente del sistema de presión nominal PN. El diámetro exterior, los orificios para los pernos y las dimensiones de la superficie de sellado no coinciden, y está estrictamente prohibido mezclarlos y conectarlos.

P: ¿Qué es NPS en las bridas estándar americanas? ¿Cómo se corresponde con DN?

R: NPS se refiere al diámetro nominal estándar estadounidense (pulgadas). Por ejemplo, NPS2 = DN50. Esto es sólo como referencia. Durante la instalación y el pedido, se debe seguir estrictamente la clase NPS + y no se puede confiar únicamente en el DN.

P: ¿Cuáles son las diferencias entre las bridas WN y SO?

A: Brida soldada con cuello WN: Forjado de cuello largo, soldadura de penetración total, resistente a altas temperaturas y altas presiones, resistente a vibraciones, utilizada para tuberías principales, recipientes a presión, medios inflamables y explosivos;

Brida de soldadura a tope sin cuello SO: soldadura de tapón de cuello corto, instalación simple, bajo costo, solo adecuada para tuberías de proceso ordinarias, temperatura normal y presión media y baja.

P: ¿Qué tipo de tubería de acero se debe utilizar con bridas estándar americanas?

R: El acero al carbono utiliza tubos sin costura estándar americano ASTM A106/A53; El acero inoxidable utiliza tuberías de la serie ASTM A312.
