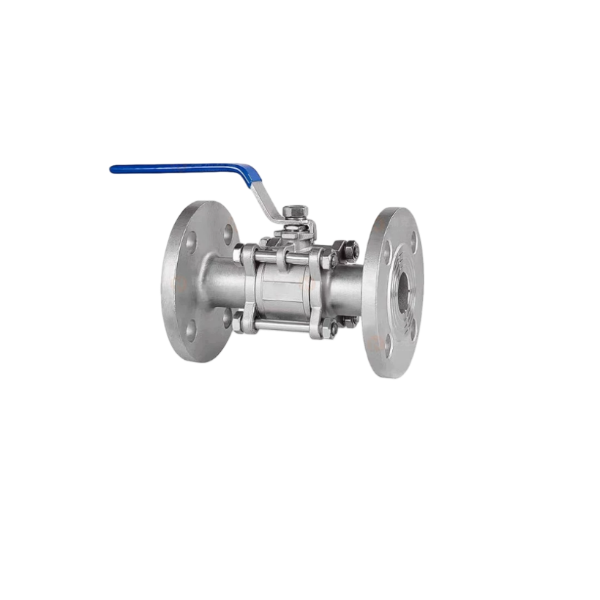

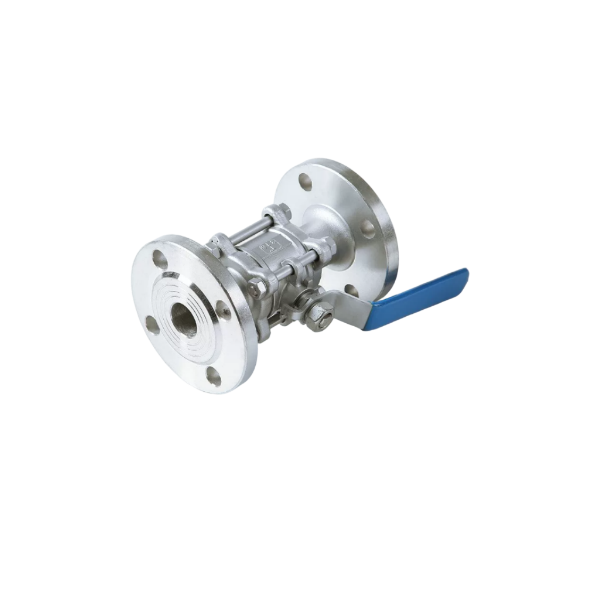

Válvula de bola con brida de acero inoxidable de 3 piezas

Introducción del producto

La válvula de bola con bridas de acero inoxidable de 3 piezas cuenta con cuerpo forjado SS304/SS316L con mecanizado CNC. Los extremos con bridas permiten un fácil montaje con tuberías industriales. Equipada con vástago antiexplosión y sellado de asiento de PTFE, esta válvula de puerto completo minimiza la pérdida de presión media. Adopta una plataforma de montaje estándar ISO5211, disponible para operación de palanca manual o equipada con actuadores neumáticos y eléctricos para control automático remoto. Ampliamente exportado para cierre de fluidos en sistemas de tuberías de procesamiento de alimentos, productos químicos, tratamiento de agua y petróleo y gas.

Principio de funcionamiento

La válvula de bola con brida de 3 piezas controla el flujo de fluido mediante una rotación de 90° de la bola alrededor del eje del vástago. En la bola se mecaniza un orificio pasante. Cuando el orificio se alinea con la dirección de la tubería, el fluido pasa libremente. Después de girar 90 grados, el lado sólido de la bola presiona contra el asiento para bloquear el flujo. El cuerpo dividido en tres piezas encierra la bola y las piezas de sellado. El vástago impulsa la rotación de la bola. El contacto estrecho entre la bola y el asiento crea un sellado hermético para abrir o cerrar los medios de la tubería.

Ventajas

1.La construcción dividida de tres piezas permite la inspección en línea y el reemplazo del sello sin quitar toda la válvula de la tubería, lo que reduce considerablemente los costos de mantenimiento.

2.La conexión bridada ofrece una alta presión nominal y una unión de tubería estable; la válvula permanece fija durante el desmontaje de la tubería.

3.El cuerpo de acero inoxidable forjado ofrece una excelente resistencia a la corrosión y una vida útil prolongada para medios corrosivos.

4.El diseño de puerto completo reduce la resistencia al flujo y evita la acumulación de sedimentos.

5.Rendimiento de sellado confiable con bajo par de operación; compatible con actuadores automáticos para control remoto.

6.La estructura modular garantiza una buena intercambiabilidad de piezas de repuesto y cumple con los requisitos de certificación para proyectos de exportación en el extranjero.

Parámetros técnicos

Preguntas frecuentes

P1: ¿Qué opciones de materiales están disponibles para esta válvula de bola con brida de 3 piezas?

R: El material del cuerpo estándar es acero inoxidable SS304 y SS316L. La bola y el vástago también son de acero inoxidable. El material del asiento es PTFE de serie; El PFA es opcional para condiciones de trabajo corrosivas severas.

P2: ¿Bajo qué rango de presión y temperatura puede funcionar la válvula?

R: Presión de trabajo: PN16 / PN25 / Class150 / Class300 opcional. El asiento de PTFE permite temperaturas de trabajo desde -20 ℃ hasta 180 ℃. El rango real depende de la selección del medio y del sello.

P3: ¿Se puede equipar la válvula con actuadores neumáticos o eléctricos?

R: Sí. Está construido con una plataforma de montaje estándar ISO5211. La manija manual se puede reemplazar con un actuador neumático (simple efecto/doble efecto) o un actuador eléctrico para control automático remoto.
