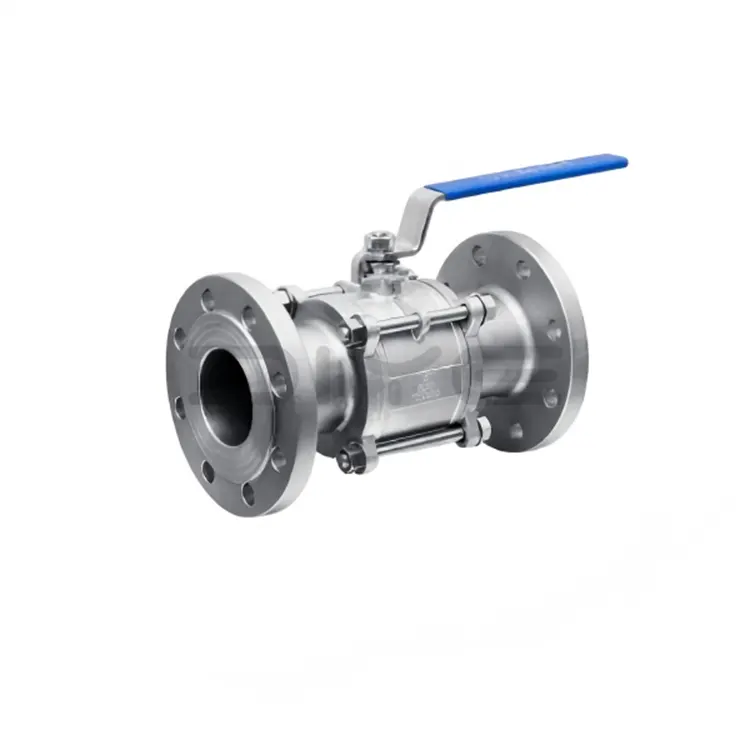

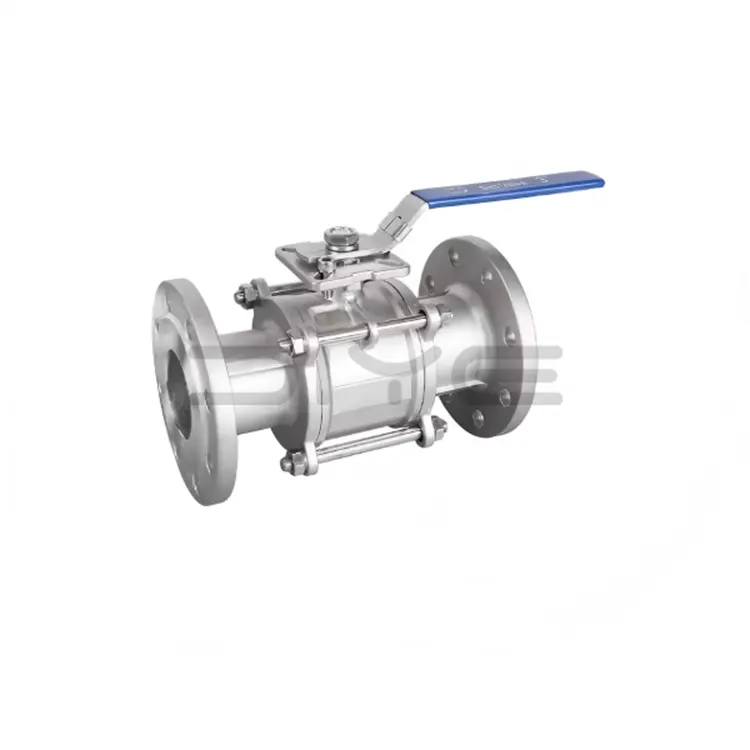

Válvula de bola con brida de 3 piezas

DIYE VALVE es un exportador profesional y una planta de fabricación que se especializa en válvulas de bola con bridas de 3 piezas, arraigadas en el avanzado sistema de fabricación industrial de China. Nos adherimos a un estricto control de calidad durante todo el proceso de producción, equipados con equipos completos de fundición, mecanizado y prueba para garantizar un rendimiento estable y una entrega oportuna para nuestros clientes globales.

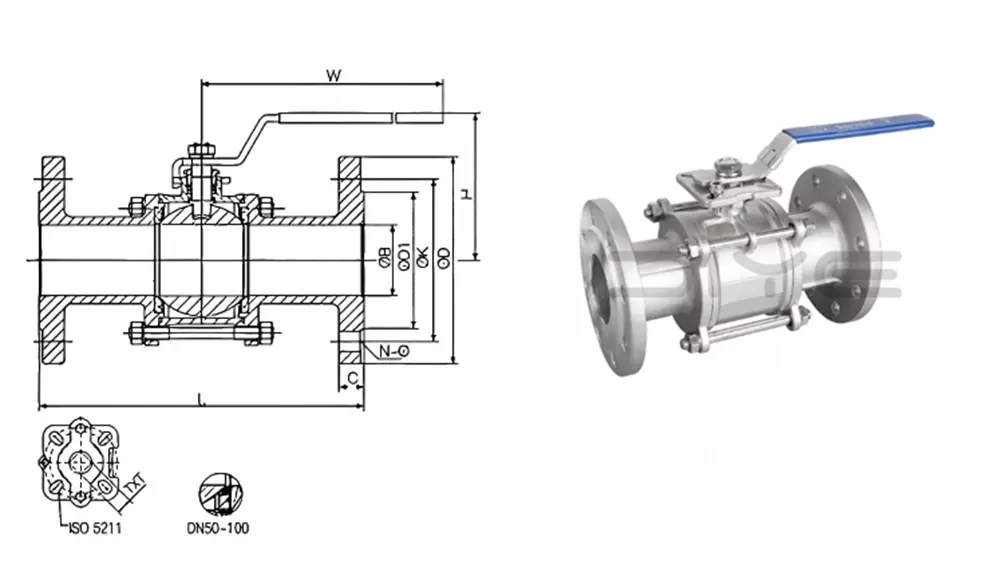

Estructura del producto y características principales

La válvula de bola con bridas de 3 piezas presenta un diseño dividido en tres piezas. El cuerpo de la válvula consta de un cuerpo principal central y tapas de extremo con bridas izquierda y derecha, fabricados de acero inoxidable 304/316/316L mediante forjado y mecanizado de precisión, y posee una excelente resistencia a la corrosión, alta presión y alta temperatura.

Ventajas principales de rendimiento

1. La rotación de 90° permite una apertura y cierre rápidos con baja resistencia al flujo.

2. Utiliza juntas de PTFE de alto rendimiento para un sellado bidireccional sin fugas.

3. Permite el desmontaje y mantenimiento en línea, lo que resulta en una larga vida útil.

4. Compatible con cuatro métodos de accionamiento: manual, tornillo sin fin, neumático y eléctrico.

5. Cumple con estándares internacionales como GB, ANSI, JIS y DIN.

Principio de funcionamiento

1. Proceso de apertura: La unidad de accionamiento de la válvula de bola con bridas de 3 piezas gira el vástago y la bola de la válvula. Cuando el orificio pasante de la bola se alinea con la tubería, la válvula se abre completamente, permitiendo que el fluido fluya suavemente.

2. Proceso de cierre: El vástago de la válvula gira la bola 90°, alineando el orificio pasante de la bola con la tubería. La parte sólida de la bola bloquea completamente el paso del fluido, consiguiendo un cierre fiable. En este punto, la válvula está completamente cerrada.

3. Mecanismo de sellado: la bola mecanizada de alta precisión coincide exactamente con el anillo de sellado de PTFE, lo que garantiza un sellado bidireccional confiable en diversas condiciones de funcionamiento.

Aplicaciones

La válvula de bola con brida de 3 piezas es adecuada para diversos medios, incluidos agua, vapor, aceite, gas, ácidos, álcalis y fluidos corrosivos. Es ampliamente utilizado en las industrias petroquímica, de alimentos y bebidas, farmacéutica, de tratamiento de agua, HVAC, de fabricación de papel y metalúrgica.

Garantía de Calidad y Certificaciones:

1.Certificaciones autorizadas

Con certificaciones autorizadas como ISO 9001, CE, EAC, GOST y API 6D/607, cumple directamente con los requisitos de acceso a proyectos en Europa, América, la CEI, Medio Oriente y el Sudeste Asiático.

2.Pruebas de proceso completo

Análisis espectral de materia prima, prueba de presión de agua/aire nominal 1,5 veces, prueba de rendimiento de sellado, prueba de vida útil de apertura y cierre ≥100.000, lo que garantiza la calificación del producto al 100% antes del envío.

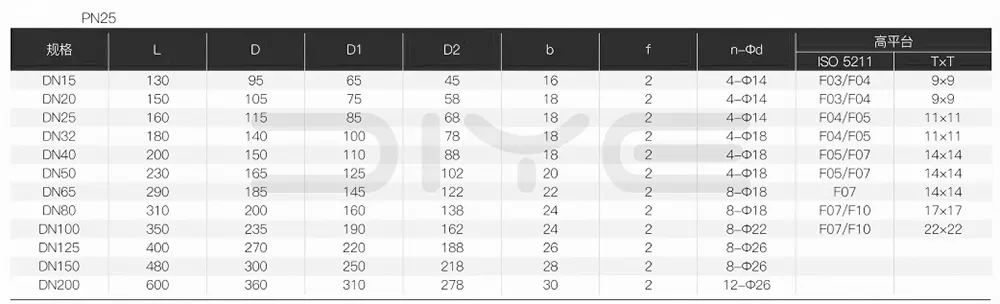

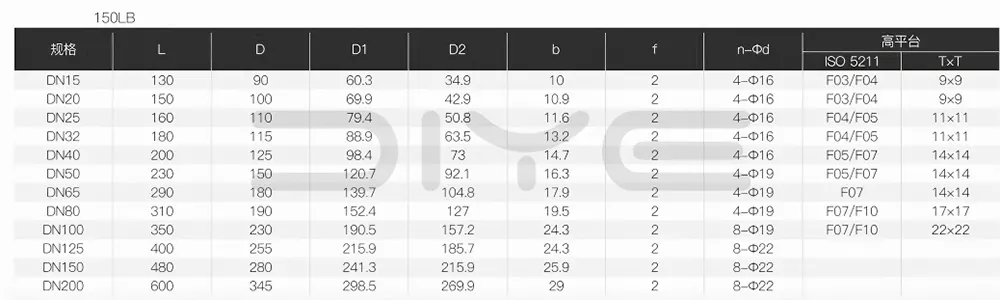

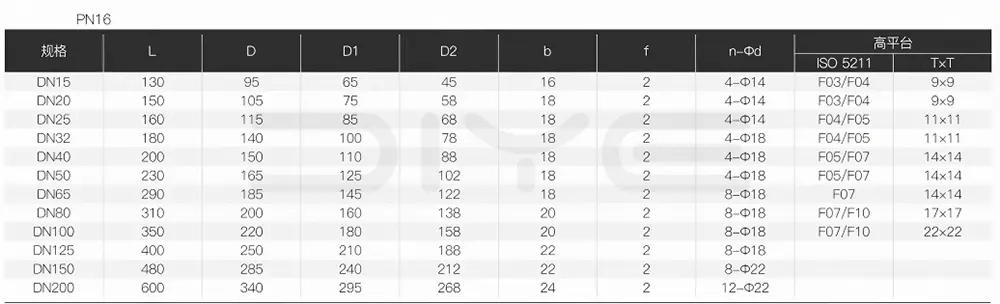

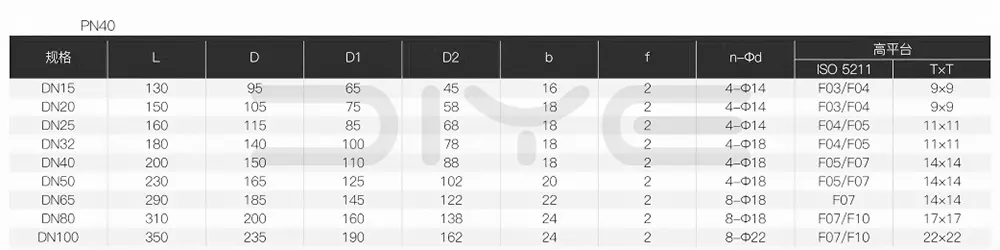

Parámetros técnicos

Servicios de soporte y personalización

1. Suministro integral: suministro de un conjunto completo de válvulas, actuadores, bridas, juntas y pernos, lo que simplifica los procesos de adquisición e instalación en el extranjero.

2. Personalización flexible: Podemos ajustar los estándares de rosca (NPT/BSP/G/BSPT, etc.), índices de presión, selección de materiales, sellos, tamaños no estándar, interfaces especiales, modificaciones de plataforma, impresión de apariencia, personalización de logotipos, etc., para satisfacer diversas necesidades del proyecto en una sola parada.

Preguntas frecuentes

P: ¿Cómo seleccionar el material de sellado para válvulas de bola con bridas de 3 piezas?

R: 1. PTFE (F4): Sello blando de uso general, temperatura de funcionamiento de -20 ℃ a 200 ℃, con excelente rendimiento de sellado y resistencia a la corrosión.

2. PTFE reforzado: Adecuado para aplicaciones de temperatura más alta (≤250 ℃).

3. Sello metálico (sello duro): Diseñado para altas temperaturas (≤600 ℃), alta presión y medios que contienen partículas.

P: ¿Cuál es el ciclo de reemplazo de los sellos para las válvulas de bola con bridas de 3 piezas?

R: 1. Sello blando (PTFE): 1-2 años en condiciones de trabajo favorables; acortado a 3-6 meses en condiciones de trabajo corrosivas o de alta temperatura.

2. Sello metálico: 3-5 años, sujeto a las condiciones reales de desgaste.
