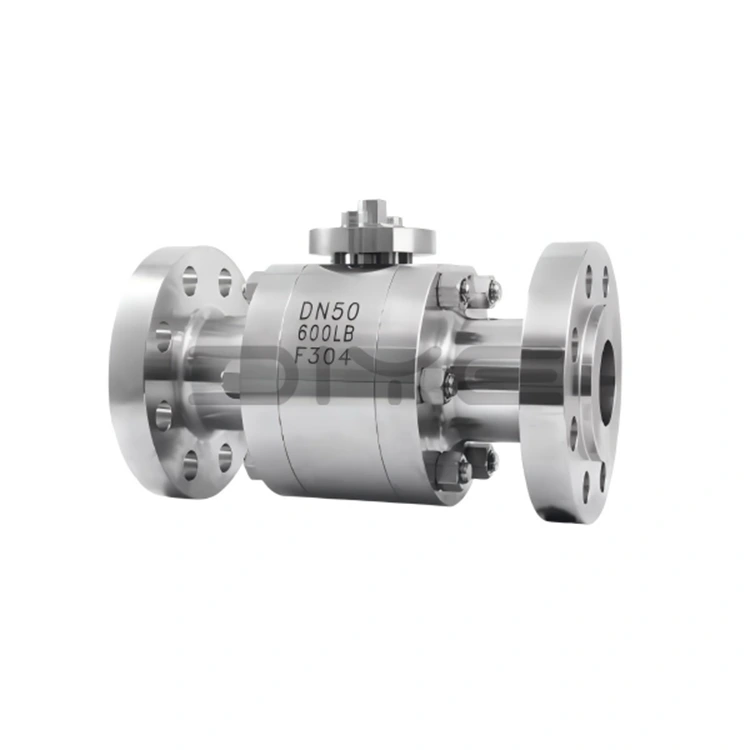

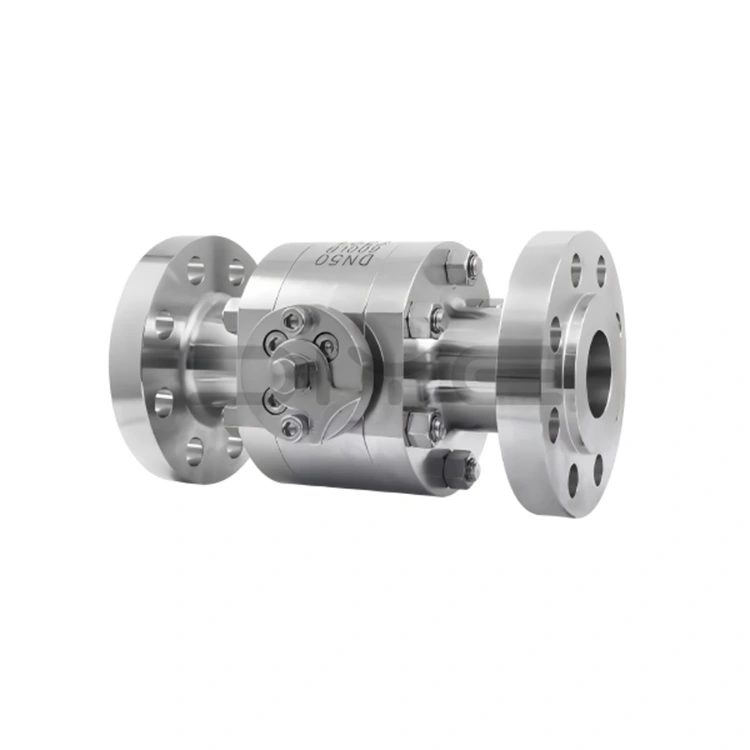

Válvula de bola con brida de alta presión de acero forjado

La serie de válvulas de bola con bridas de alta presión de acero forjado de DIYE VALVE está diseñada, fabricada y probada en estricta conformidad con múltiples estándares nacionales e internacionales para garantizar que el rendimiento del producto satisfaga las necesidades de ingeniería globales.

- Estándares de diseño y fabricación: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Estándares de conexión de brida: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Normas de longitud estructural: ASME B16.10

- Estándares de prueba: GB/T 13927, ISO 5208

Diámetros nominales estándar: DN10~DN300 (1/4"~12"), clasificaciones de presión: Clase 150~Clase 600 (PN10~PN100); Se encuentran disponibles especificaciones personalizadas no estándar de alta presión, como 2500LB y PN400, y los diámetros nominales se pueden ajustar de acuerdo con los dibujos del cliente para adaptarse a los diferentes requisitos de tuberías de alta presión.

Ventajas principales del producto

1. Materiales forjados de alta calidad, rendimiento estable

El material principal de la válvula de bola con brida de alta presión de acero forjado es acero forjado de alta calidad, adecuado para diversas condiciones de trabajo duras, específicamente los siguientes:

- Forjas de acero al carbono (WCB/A216-WCB): Alta resistencia estructural, adecuadas para condiciones convencionales de alta presión no corrosivas (como oleoductos y gasoductos industriales ordinarios).

- Forjados de acero inoxidable (F304/F316L): el material 304 es resistente a la corrosión leve, adecuado para productos químicos generales de alta presión, tratamiento de agua y otras condiciones; El material 316L, con molibdeno agregado, mejora significativamente la resistencia a la corrosión y la oxidación, adecuado para ambientes altamente corrosivos como ácidos, álcalis, medios que contienen azufre y agua de mar. Su vida útil en condiciones corrosivas de alta presión es de 3 a 5 veces mayor que la de las válvulas de bola de acero al carbono ordinarias.

- Forjados de acero especiales (como 35CrMoA): personalizados para presiones extremadamente altas y condiciones de trabajo especiales, proporcionando soporte de material confiable.

2. Accesorios de alto rendimiento, seguros y duraderos

Todos los accesorios para la válvula de bola con bridas de alta presión de acero forjado están fabricados con materiales especializados en alta presión, lo que garantiza la estabilidad y seguridad generales de la válvula:

- Vástago de válvula: Fabricado con piezas forjadas resistentes al desgaste y a la corrosión como 2Cr13/A246-416, con un tratamiento superficial nitrurado, que ofrece una excelente resistencia a la torsión. El diseño montado en la parte inferior con una estructura de sello posterior evita que el vástago de la válvula se caiga y se produzcan fugas de medio.

- Pernos: Utilice pernos especializados de alta presión 35CrMoA/A193-B7, que ofrecen alta resistencia y propiedades antiaflojamiento, adecuados para condiciones de alta presión.

- Sellos: Fabricados con materiales especializados en alta presión como PTFE, PPL y caucho fluorado. Algunos modelos emplean una estructura triple de sello duro metálico + sello auxiliar elástico, donde cuanto mayor es la presión, más hermético es el sello, logrando cero fugas bidireccionales y cumpliendo con el estándar API 6D "cero fugas".

3. Estructura científica, amplia adaptabilidad

Al adoptar diseños estructurales específicos basados ​​en las condiciones de operación, la válvula de bola con brida de alta presión de acero forjado es adecuada para diversos escenarios:

- Estructura de bola flotante: adecuada para válvulas de diámetro pequeño, que dependen de una presión media para garantizar un ajuste perfecto entre la bola y el asiento de la válvula. Estructura simple, sellado confiable.

- Estructura de Bola Fija: Adecuada para válvulas de gran diámetro. La bola está sostenida por ejes superior e inferior, lo que evita el desplazamiento durante la apertura y el cierre, reduce el par de operación, es adecuado para operaciones frecuentes bajo alta presión y reduce el desgaste del vástago de la válvula.

- Diseño Antiestático e Ignífugo: Equipado en algunos modelos. El diseño antiestático evita chispas estáticas y el diseño ignífugo permite el sellado temporal mediante contacto de metal con metal después de que los sellos se queman, lo que es adecuado para condiciones de alta presión inflamables y explosivas.

Nuestro Compromiso

Como fabricante y proveedor profesional en China, DIYE VALVE se adhiere a la filosofía de "Calidad primero, cliente supremo". Nuestra fábrica cuenta con un completo sistema de producción y pruebas, con un estricto control durante todo el proceso para garantizar la calidad del producto. También brindamos soporte técnico profesional y servicio posventa, y hemos establecido relaciones de cooperación estables y a largo plazo con socios globales.

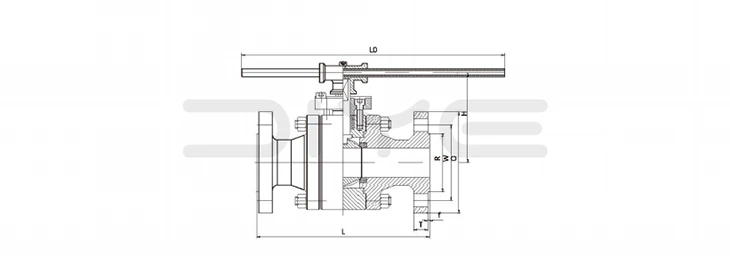

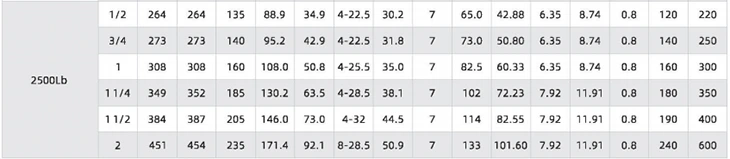

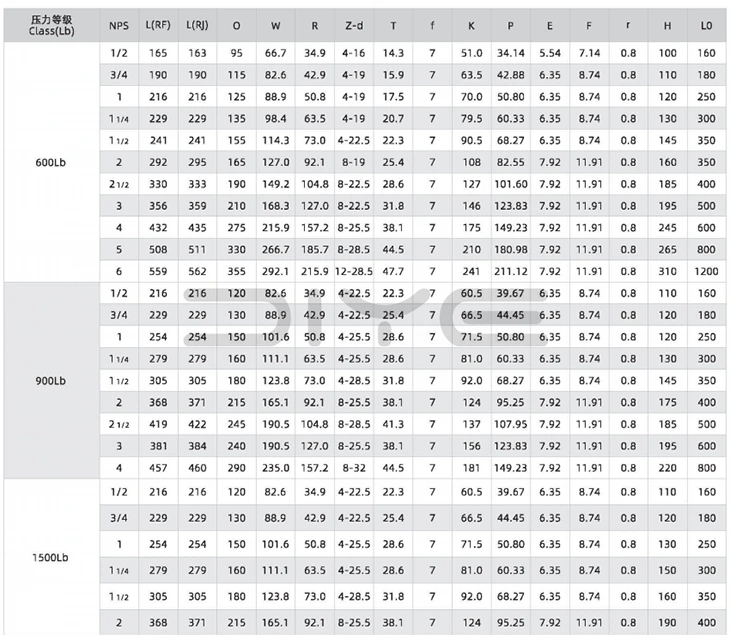

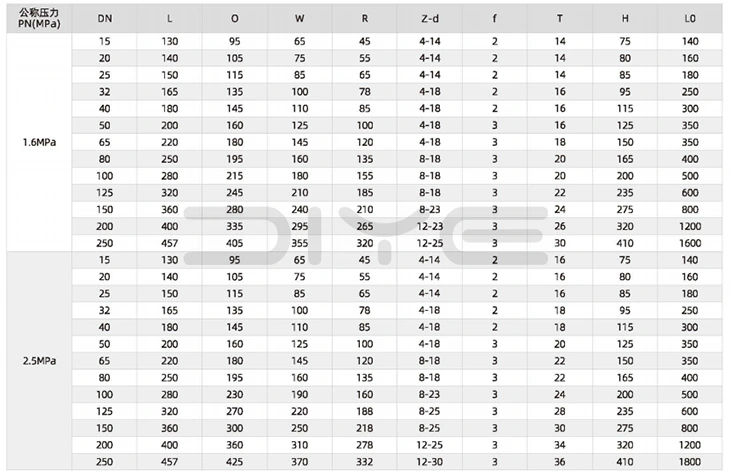

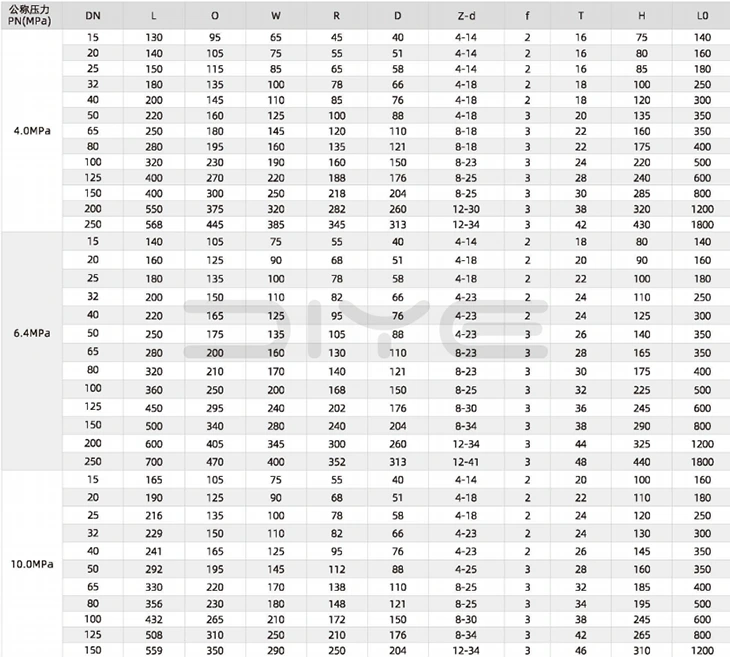

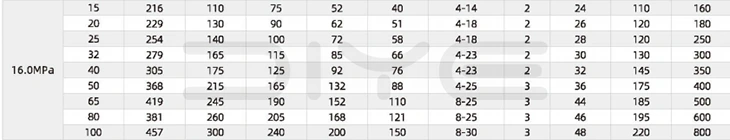

Parámetros técnicos

Preguntas frecuentes

P: ¿Puede la válvula de bola con bridas de alta presión de acero forjado lograr cero fugas bajo alta presión?

R: Adopta un diseño de sellado dual adecuado para condiciones de trabajo de alta presión: ① Sellado principal: Adopta una combinación de asiento de válvula elástico integrado (PTFE/PPL/caucho fluorado) y sello duro de metal, con una junta tórica detrás del asiento de la válvula. Cuanto mayor es la presión media, más fuerte comprime el asiento de la válvula la bola, logrando cero fugas bidireccionales y cumpliendo con el estándar API 6D "cero fugas"; ② Sellado del vástago de la válvula: Adopta un vástago de válvula montado en la parte inferior + estructura de sello posterior + sello de empaque multicapa. La empaquetadura está hecha de grafito flexible especial de alta presión o PTFE para evitar fugas de medio en el vástago de la válvula y evitar la torsión y el desprendimiento del vástago de la válvula bajo alta presión; ③ Diseño antiestático/ignífugo: algunos modelos tienen resortes antiestáticos incorporados. Cuando se quema el sello, se puede lograr un sellado temporal mediante el contacto de metal con metal, adecuado para condiciones de trabajo con medios inflamables y explosivos.

P: ¿Cuáles son las diferencias entre las estructuras de bola flotante y de bola fija de la válvula de bola con brida de alta presión de acero forjado? ¿Cómo seleccionar según el calibre?

R: ① Estructura de bola flotante: comúnmente utilizada para calibres pequeños (DN10 ~ DN50), la bola no tiene soporte fijo y el sello se logra presionando la bola contra el asiento de la válvula de un solo lado mediante presión media. Tiene una estructura simple, un par de apertura y cierre pequeño y un costo bajo, adecuado para condiciones de trabajo convencionales de alta presión y flujo pequeño; ② Estructura de bola fija: comúnmente utilizada para calibres grandes (DN65 ~ DN300), la bola está sostenida fijamente por los vástagos de válvula superior e inferior, sin desplazamiento durante la apertura y el cierre, fuerte estabilidad de soporte de presión, adecuada para condiciones de trabajo de alta presión, gran flujo y operación frecuente, lo que puede reducir efectivamente el riesgo de desgaste y deformación del vástago de la válvula. Diye puede personalizar estructuras de bolas flotantes o de bolas fijas según las necesidades del cliente y las condiciones de trabajo.

P: ¿Cuáles son las precauciones clave para instalar la válvula de bola con brida de alta presión de acero forjado en condiciones de trabajo de alta presión?

A: ① Conexión de brida: Los pernos deben ser pernos especiales de alta presión como 35CrMoA/A193-B7, y se debe adoptar el principio de "apriete diagonal uniforme y paso a paso" para evitar que el cuerpo de la válvula se agriete debido a una fuerza desigual, y el torque debe cumplir con las regulaciones estándar; ② Dirección del flujo del medio: Confirme que la marca de dirección del flujo del cuerpo de la válvula sea consistente con la dirección del flujo del medio; no hay restricción en la dirección del flujo de las válvulas de bola de puerto completo; ③ Entorno de instalación: Evite la exposición al aire libre a la luz solar y la lluvia, y limpie las impurezas de la tubería antes de la instalación para evitar el bloqueo del núcleo de la bola; ④ Aceptación de la prueba de presión: La prueba de presión en el sitio se llevará a cabo después de la instalación. La presión de prueba de presión de agua es 1,5 veces la presión nominal y la presión de prueba de presión de aire es 1,1 veces la presión nominal. Sólo se puede utilizar si no hay fugas.
