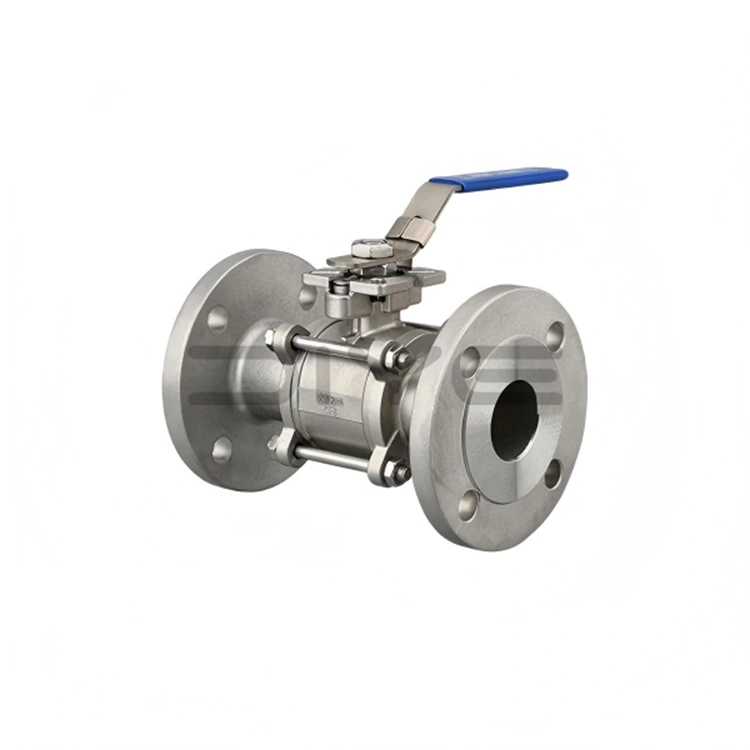

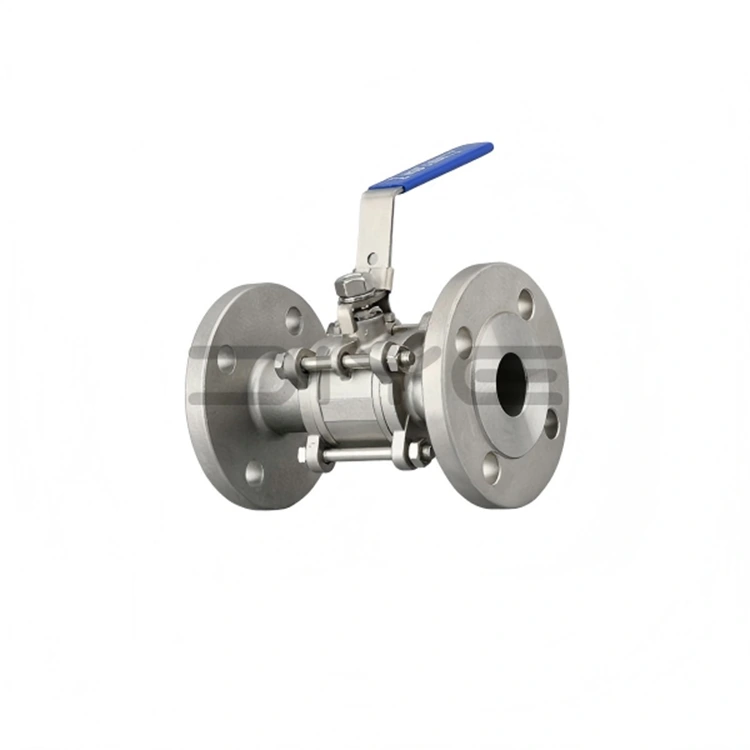

Válvula de bola con brida de 3 piezas con almohadilla de montaje

Nuestra válvula de bola con brida de 3 piezas con almohadillas de montaje está diseñada para montaje directo del actuador y mantenimiento en línea. El cuerpo principal está construido en acero inoxidable 304 o 316L (hay acero fundido disponible para aplicaciones específicas), y presenta una estructura de cuerpo de válvula de tres piezas atornillada y un diseño de plataforma alta que cumple con las normas ISO 5211. Admite control de automatización neumática/eléctrica y cumple con los estándares de bridas GB (estándar nacional chino), ANSI (estándar americano) y DIN (estándar alemán). Un sistema integral de control de calidad garantiza un rendimiento constante en todos los lotes de producción.

Ventajas estructurales centrales

1. Estructura desmontable de tres piezas

- Compuesto por un cuerpo de válvula izquierdo, un cuerpo de válvula derecho y un cuerpo de válvula intermedio (que incluye un conjunto de núcleo de bola y vástago), asegurados con pernos.

- El mantenimiento en línea es posible sin desmontar completamente la válvula de la tubería. Simplemente afloje los pernos, retire el cuerpo de la válvula intermedia y retire rápidamente el núcleo de bola, los sellos y otros componentes internos para facilitar la limpieza, el mantenimiento y el reemplazo de las piezas vulnerables.

- La distribución distribuida de la tensión mejora la resistencia general del cuerpo de la válvula, haciéndolo adecuado para el funcionamiento de tuberías de media y alta presión y evitando eficazmente la deformación y fugas del cuerpo de la válvula.

- Reduce el tiempo de inactividad por mantenimiento y reduce los costos de mantenimiento, lo que lo hace particularmente adecuado para condiciones operativas complejas que requieren un mantenimiento frecuente.

2. Estructura de vástago de plataforma alta que cumple con la norma ISO 5211

- El diseño superior integrado de plataforma alta cumple totalmente con las normas ISO 5211, lo que permite la instalación directa de actuadores neumáticos/eléctricos sin soportes adicionales.

- La válvula de bola con brida de 3 piezas con almohadilla de montaje presenta una estructura de vástago montada en la parte inferior y un diseño de compresión de empaque automático con resorte de doble disco, lo que optimiza el rendimiento de sellado del vástago y evita la expulsión del vástago en caso de aumentos anormales de presión en la cámara de la válvula, mejorando así la seguridad operativa.

- Algunos modelos están equipados con un dispositivo antiestático para liberar eficazmente la electricidad estática y evitar riesgos de seguridad causados ​​por la acumulación de estática, lo que los hace adecuados para aplicaciones con medios inflamables y explosivos.

- admite el control automático y la operación remota, mejorando la eficiencia operativa en la producción en línea de ensamblaje y en escenarios desatendidos.

Especificaciones y estándar

1. Rango de tamaños: DN10–DN200 (1/4 pulgada–8 pulgada)

2. Estándares de bridas: GB (Proyectos de ingeniería nacionales), ANSI (Mercado norteamericano), DIN (Mercado europeo)

3. Material del cuerpo de la válvula: acero inoxidable 304, acero inoxidable 316L, acero fundido (personalizable según las condiciones de funcionamiento)

Materiales de sellado y rendimiento

1. Politetrafluoroetileno (PTFE): fuerte resistencia a la corrosión, excelente efecto de sellado, rango de temperatura de -29 ℃ a +150 ℃, bajo costo, adecuado para condiciones normales de temperatura, presión y medios libres de partículas, el más utilizado y puede lograr un sellado bidireccional sin fugas.

2. Sulfuro de polifenileno (PPL): válvula de bola con brida de 3 piezas con almohadilla de montaje, resistencia superior a altas temperaturas y resistencia al desgaste, resistencia a temperaturas de hasta -29 ℃ a +300 ℃, adecuada para altas temperaturas, alta presión y medios que contienen partículas ligeras, adecuada para condiciones industriales complejas como las industrias petrolera y química, sellado estable y larga vida útil.

3. Politetrafluoroetileno reforzado (RPTFE): optimizado y reforzado a base de PTFE, combina resistencia a la corrosión y resistencia al desgaste, lo que lo hace adecuado para diversas condiciones de operación convencionales y levemente complejas, mejorando aún más la confiabilidad del sellado.

Servicio y soporte

Aprovechando más de 10 años de experiencia exportando válvulas de bola con brida de 3 piezas con almohadillas de montaje, DIYE VALVE ha establecido un equipo profesional de servicio posventa. Al recibir consultas posventa o informes de fallas, responderemos dentro de las 24 horas, solucionando problemas rápidamente y brindando soluciones para garantizar el funcionamiento normal de los equipos del cliente.

Mantenemos un gran inventario de repuestos originales y compatibles (anillos de sellado, pernos, vástagos de válvulas, etc.) para un envío rápido, satisfaciendo las necesidades de reemplazo del cliente y minimizando las pérdidas por tiempo de inactividad. También brindamos orientación técnica gratuita que cubre las especificaciones de instalación, el mantenimiento diario y la resolución de problemas, y podemos ofrecer servicios técnicos en el sitio a pedido del cliente.

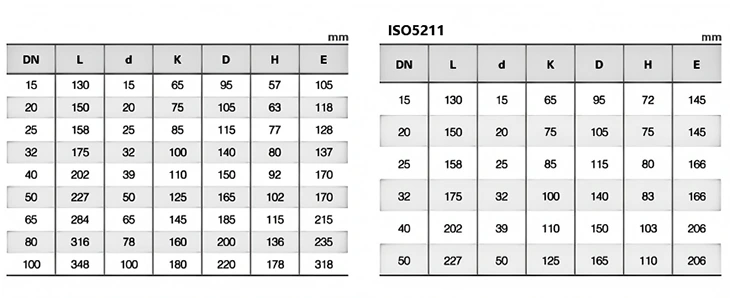

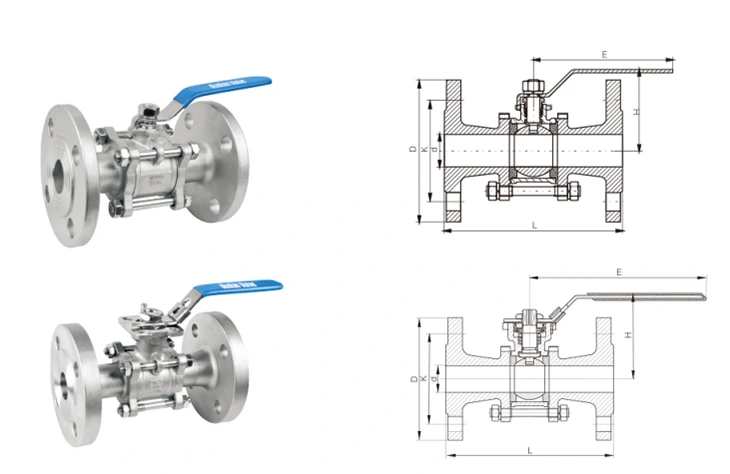

Parámetros técnicos

Preguntas frecuentes

P: ¿Qué estándares se siguen para la inspección de la válvula de bola con brida de plataforma alta de tres piezas? ¿Qué indicadores de desempeño están garantizados para cumplir con los estándares?

R: La válvula de bola con brida de plataforma alta de tres piezas sigue estrictamente los estándares de inspección GB/T-13927 y API 598. Antes de salir de fábrica, cada válvula se somete a estrictas pruebas de presión (presión de agua y presión de aire), pruebas de precisión dimensional, pruebas de rendimiento de sellado e inspecciones de apariencia. Estas pruebas garantizan que los indicadores básicos de rendimiento, como la capacidad de carga de presión, el rendimiento de sellado y la precisión dimensional, cumplan con los estándares, y que los productos no calificados tengan estrictamente prohibido salir de fábrica.

P: ¿Puedo comprar rápidamente accesorios adecuados si el anillo de sellado de la válvula de bola con brida de plataforma alta de tres piezas está dañado?

R: Sí. Como fabricante original, Diye mantiene un stock a largo plazo de anillos de sellado originales compatibles y diversos accesorios (como pernos y vástagos de válvulas). Podemos entregar los productos rápidamente para satisfacer sus necesidades de reemplazo de accesorios, reducir las pérdidas por tiempo de inactividad del equipo y brindar orientación técnica gratuita sobre el reemplazo para garantizar un reemplazo fluido y eficiente.

P: ¿Cuáles son los materiales principales opcionales para el cuerpo de la válvula, el núcleo de bola y el vástago de la válvula de bola con brida de plataforma alta de tres piezas? ¿Cómo seleccionar el material?

R: Los materiales principales opcionales incluyen tres tipos: acero inoxidable 304, acero inoxidable 316L y acero al carbono. La referencia de selección es la siguiente: ① Acero inoxidable 304: adecuado para condiciones de trabajo convencionales de agua, petróleo, gas y corrosión no fuerte de base ácido débil, con un excelente rendimiento de costos, adecuado para tuberías industriales y civiles ordinarias; ② Acero inoxidable 316L: agregado con un elemento de molibdeno, que tiene una mayor resistencia a la corrosión y a la oxidación, adecuado para condiciones de trabajo complejas como ácido-base fuerte, agua de mar y solventes químicos, y es adecuado para escenarios de alto nivel como petróleo y productos farmacéuticos; ③ Acero al carbono: alta resistencia estructural y excelente rendimiento de soporte de presión, adecuado para condiciones de trabajo no corrosivas y de alta presión y escenarios de carga pesada. Todos los materiales son producidos por la fábrica original de Diye y se pueden personalizar según las necesidades.
